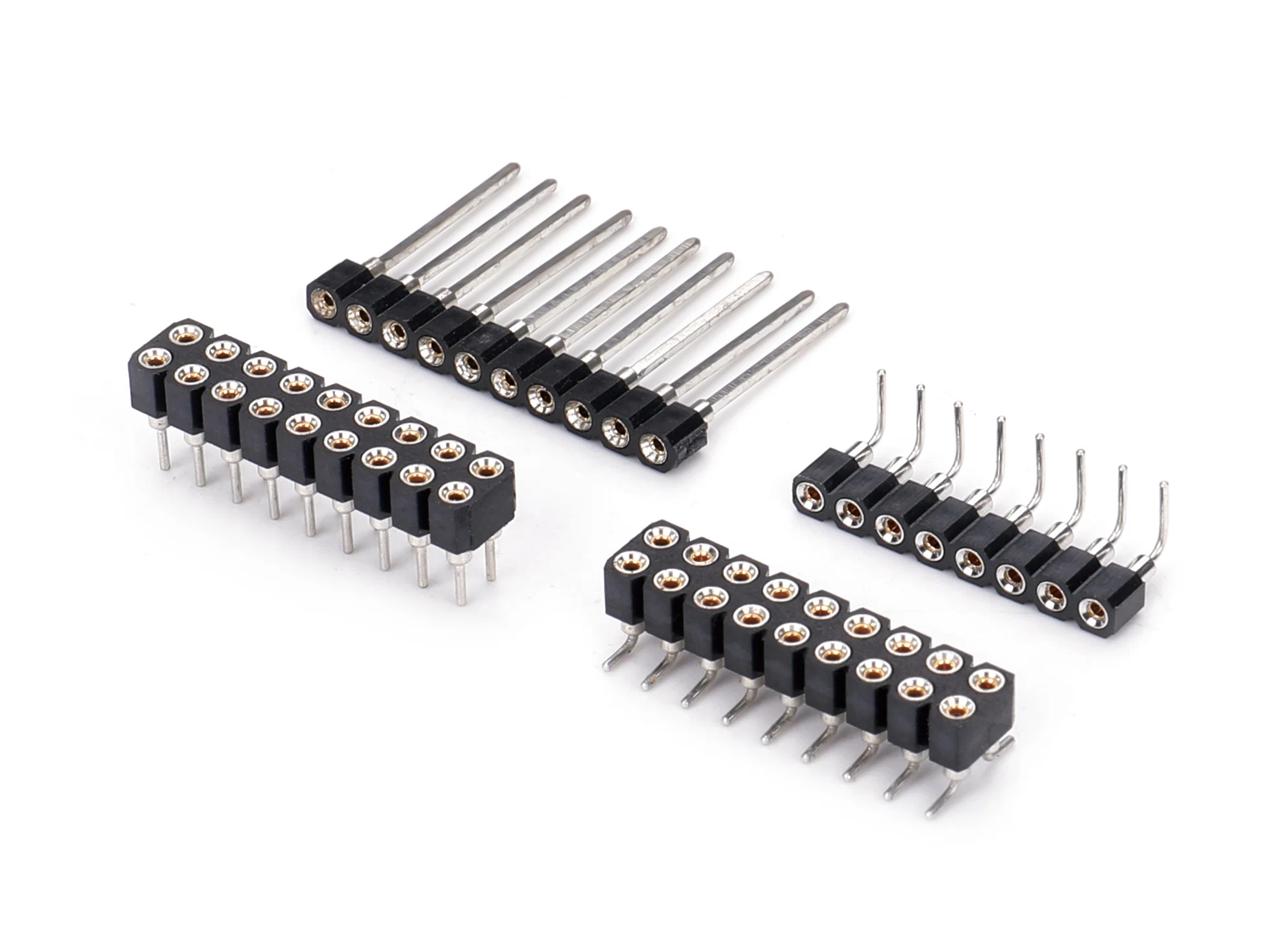

查看详情>圆孔排母PH2.54 单/双/三排 90度插板
- 对标品名 PH2.54 单/双/三排 90度插板
- 主要材质 PPS料/黄铜
-
产品特点
ISO认证厂家，产品品质达到ROHS/UL/REACH标准；
厂家直销批发价格，免费提供样品测试；产品可根据客户要求定制；
产品广泛应用于：计算机主板、各种移动存储盘、读卡器、LCM/LED显示屏模块、电子玩具及光电等诸多领域；
圆排母按照塑胶高度（比如塑高3.0、2.8、4.1等等）划分；
按照圆排针的排数划分：分单排、双排、3排、4排等，目前最高只有3排；
按照LAYOUT安装方式主要划分：180度、90度、SMT、卧贴；
产品介绍

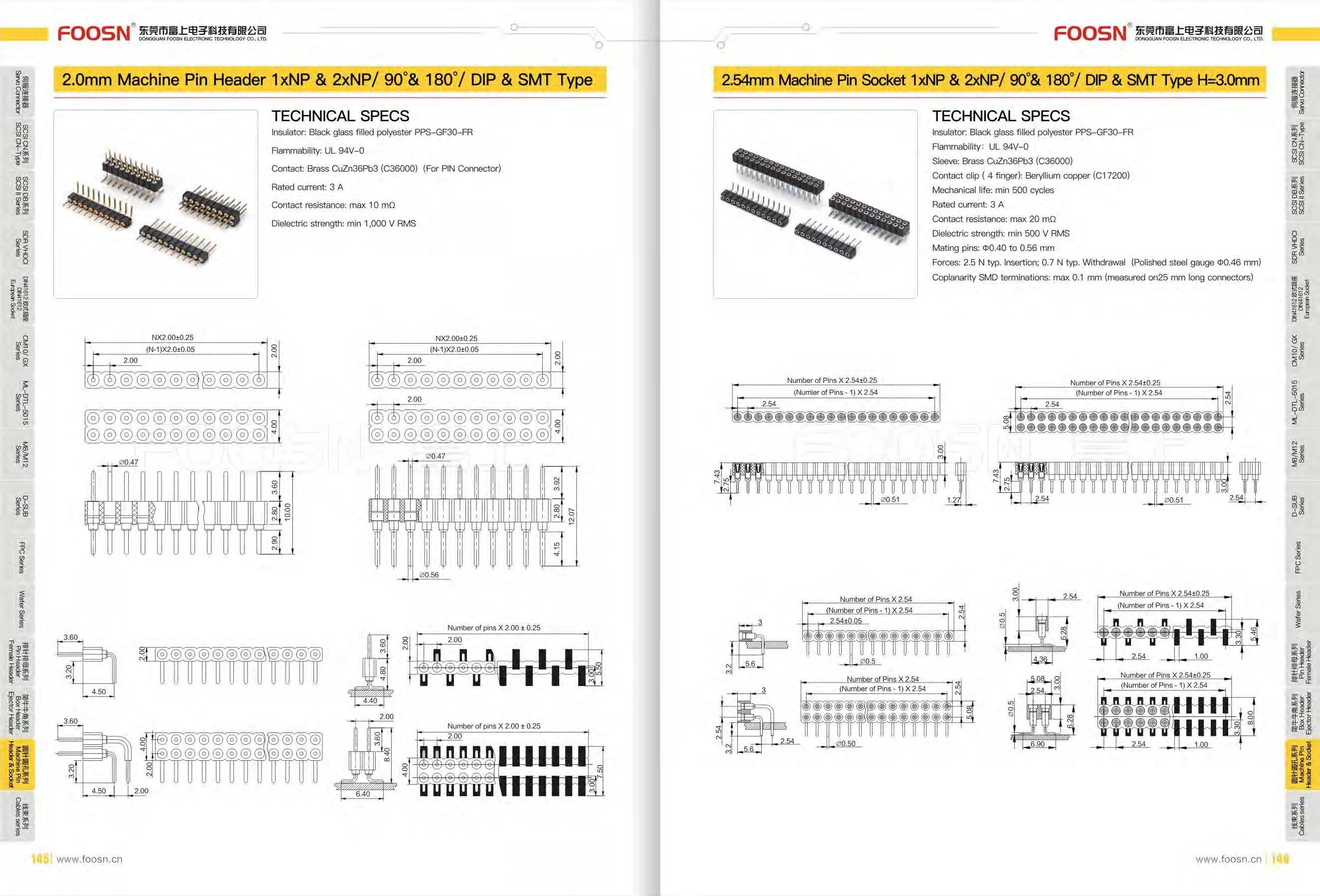

工程图
电性参数及材料
| 额定电流 | 3.0 AMP AC/DC |
| 额定电压 | 1000V AC |
| 绝缘电阻 | 1000MΩ Min，At 1000VDC |
| 接触电阻 | 30MΩ Max |
| 工作温度 | -40℃ to +105℃ |
| 焊接温度 | 255℃，4s Max |
| 塑高 | 1.9/2.2/2.8/3.0... |
| 针规 | φ0.43/φ0.46/φ0.5/φ0.6 |
| 针数 | 01P-40P；02P-80P |
注释：具体规格参考图纸
| 类型 | 材料 | 表面处理 |
| 端子 | 黄铜 | 镀金 |
| 塑胶 | PPS | 黑色/白色 |
