线对板连接器如何区分直插与卧式使用场景
时间：
点击量：
在采购与布线选型时，线对板连接器最常用两大款式：立式直插、卧式 90 度，二者外观结构不同，安装空间、走线方向、设备布局完全不一样，选对款式可避免装机干涉、布线杂乱、装配困难等问题。
一、立式直插针座（直立式）
结构特点针座垂直竖立在 PCB 电路板上，插接口朝上，线束向上对接插拔。
适用使用场景
设备内部上下层空间充足，主板上方留有足够高度
机箱立式摆放、电路板平放安装
线束需要向上引出、竖直走线
电源板、驱动主板、小家电内部主线路连接
需要正面直观插拔、后期检修拆装方便的位置
优势安装简单、插拔顺手、维修拆卸便捷、结构稳固不易松动。缺点：占用垂直高度，空间低矮设备无法使用。

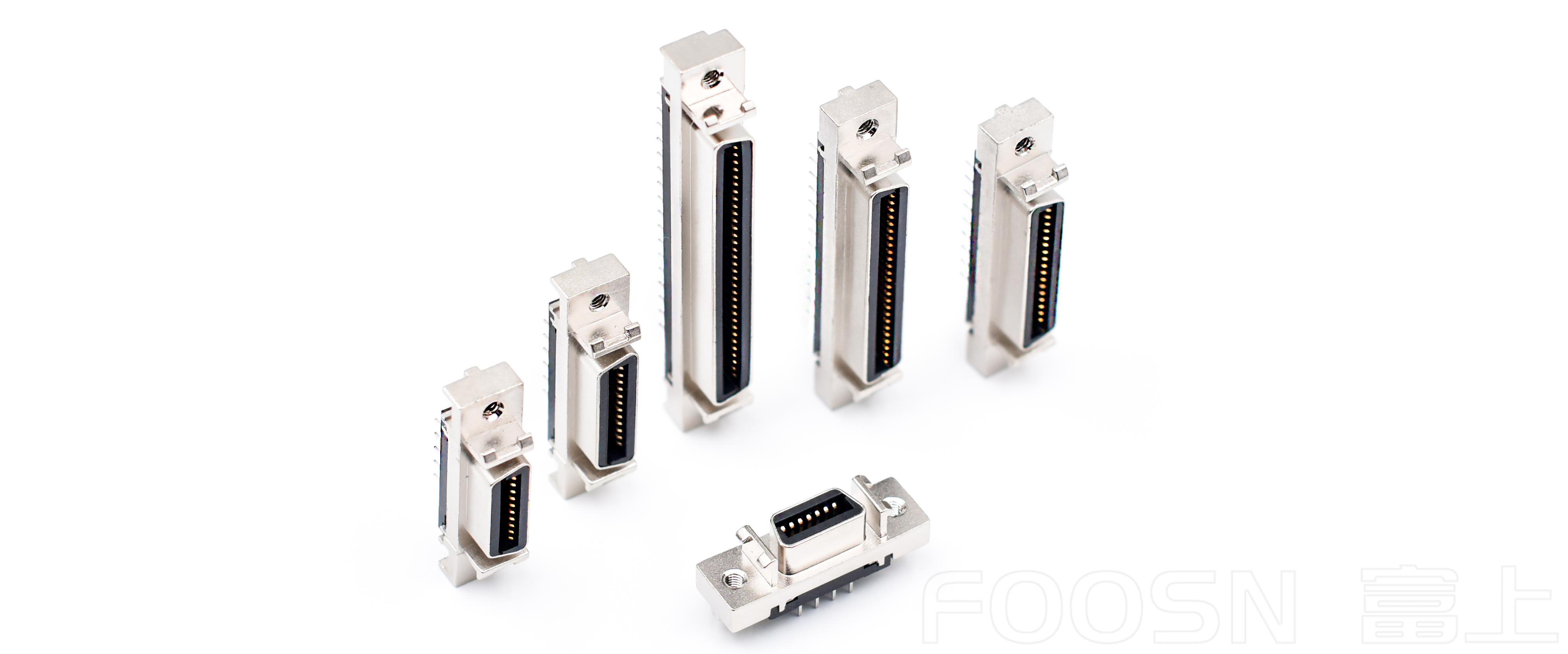

配图描述：立式直插线对板针座成品图、电路板直立安装布线实景
二、卧式 90 度针座（侧贴式）
结构特点针座横向平贴电路板，接口朝向侧面，线束水平横向插入对接。
适用使用场景
设备内部垂直高度狭小、空间低矮，顶部无余量
超薄机身、扁平机箱、狭小腔体设备
线束需要横向侧边出线、平行走线
侧边出线布局、机身侧边走线设计
密集板区、多层板堆叠、高度受限工控设备
优势节省垂直高度，适配超薄结构，走线整齐贴合机身。缺点：正面无法直插，仅适合侧面对接。

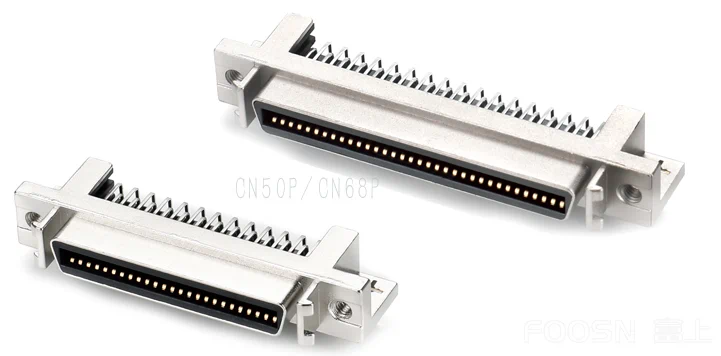

配图描述：卧式 90 度线对板连接器实拍、超薄设备内部侧边出线安装图
三、快速选型区分口诀
主板上空高、往上走线、方便检修 → 选直插立式
机身超薄、空间低矮、侧边出线 → 选卧式 90 度
外壳有开孔在顶部 → 直插更合适
外壳出线口在侧面 → 优先卧式
四、通用通用搭配提醒
同一款胶壳端子，大多可兼容直插、卧式两种针座，不用更换线束
振动较大设备，两款均可搭配带锁扣款式，防止松动脱落
SMT 贴片款直插、卧式均可做自动化贴板生产，适配流水线作业
