FOOSN-富上研发生产VHDCI-Camera Link 连接器是一种专为工业相机和图像采集卡之间高速数据传输设计的串行通信接口插头，广泛应用于机器视觉、工业检测等领域。它基于 Channel Link 技术发展而来，由美国自动化成像协会（AIA）制定并推广，旨在解决传统接口在高分辨率、高帧率图像传输中的带宽瓶颈问题。

      Camera Link 接口的核心特点

      高速数据传输能力：

      支持单通道、双通道、四通道等不同配置，传输速率随通道数量增加而提升。例如，单通道基础模式下带宽可达 2.048Gbps，四通道全模式（Full Mode）下带宽可超过8G bps，能满足高分辨率（如千万像素级）、高帧率工业相机的实时数据传输需求。

      标准化的信号定义:

      接口包含电源、控制信号、数据信号等，通过统一的FOOSN-富上连接器SDR26P及MDR-26P实现相机与采集卡的稳定连接，减少了不 同设备间的兼容性问题。

      支持多种工作模式:

      分为基础模式（Base）、中速模式（Medium）、全模式（Full）、80 位模式（80-bit） 等，不同模式对应不同的通道数量和数据宽度，可根据相机的分辨率、帧率需求灵活选择。

      集成控制与同步功能:

      除了传输图像数据，还能通过专用信号实现相机的触发、曝光控制、帧同步等功能，确保工业视觉系统中相机与其他设备（如运动控制器、光源）的精准协同。

      Camera Link 连接器的使用

Camera Link 相机与采集卡 / 控制器的连接需通过专用连接器，核心特点及使用注意事项如下：

      连接器类型:

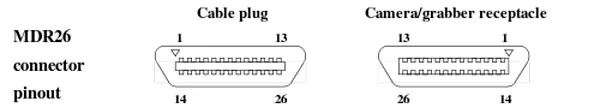

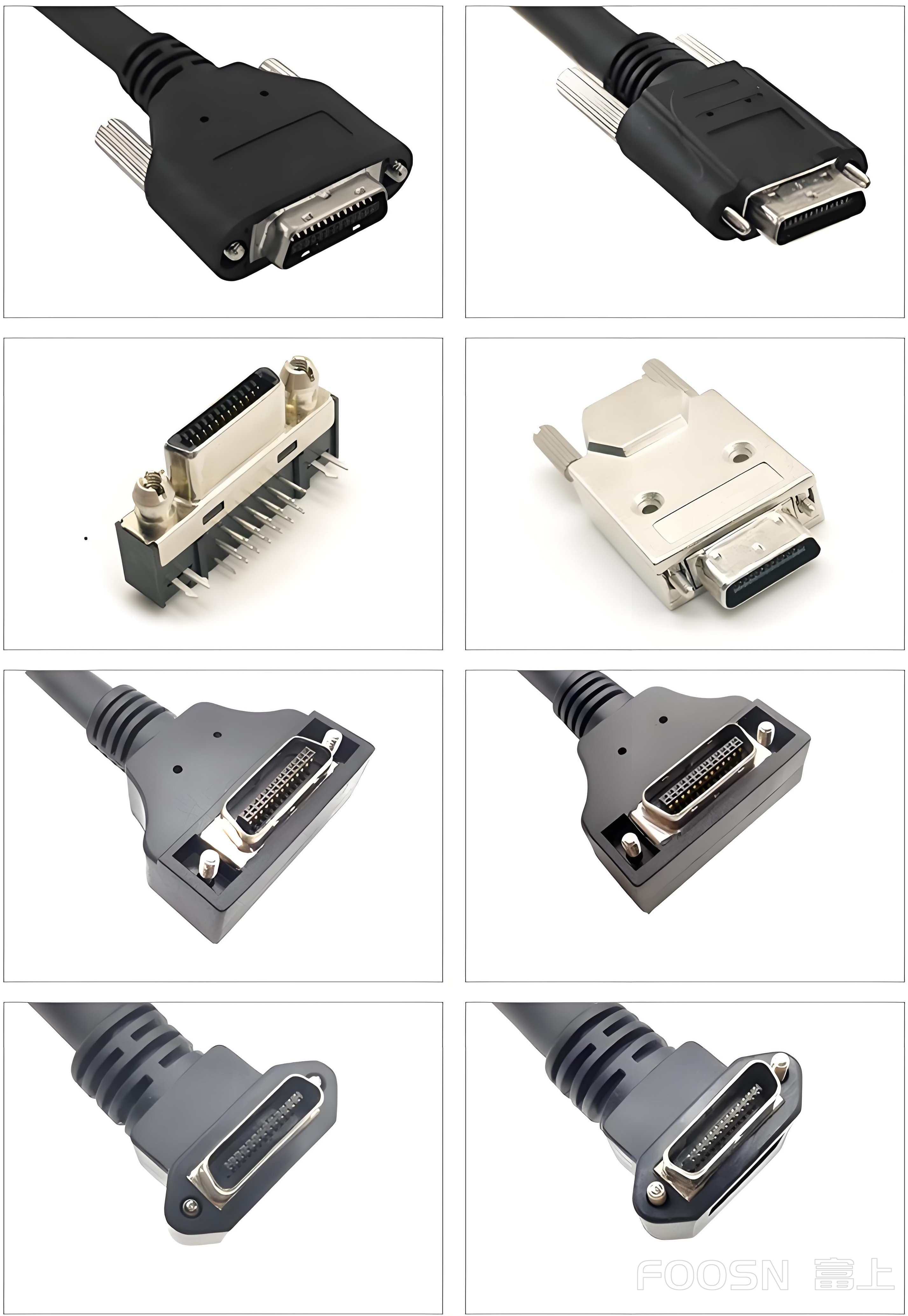

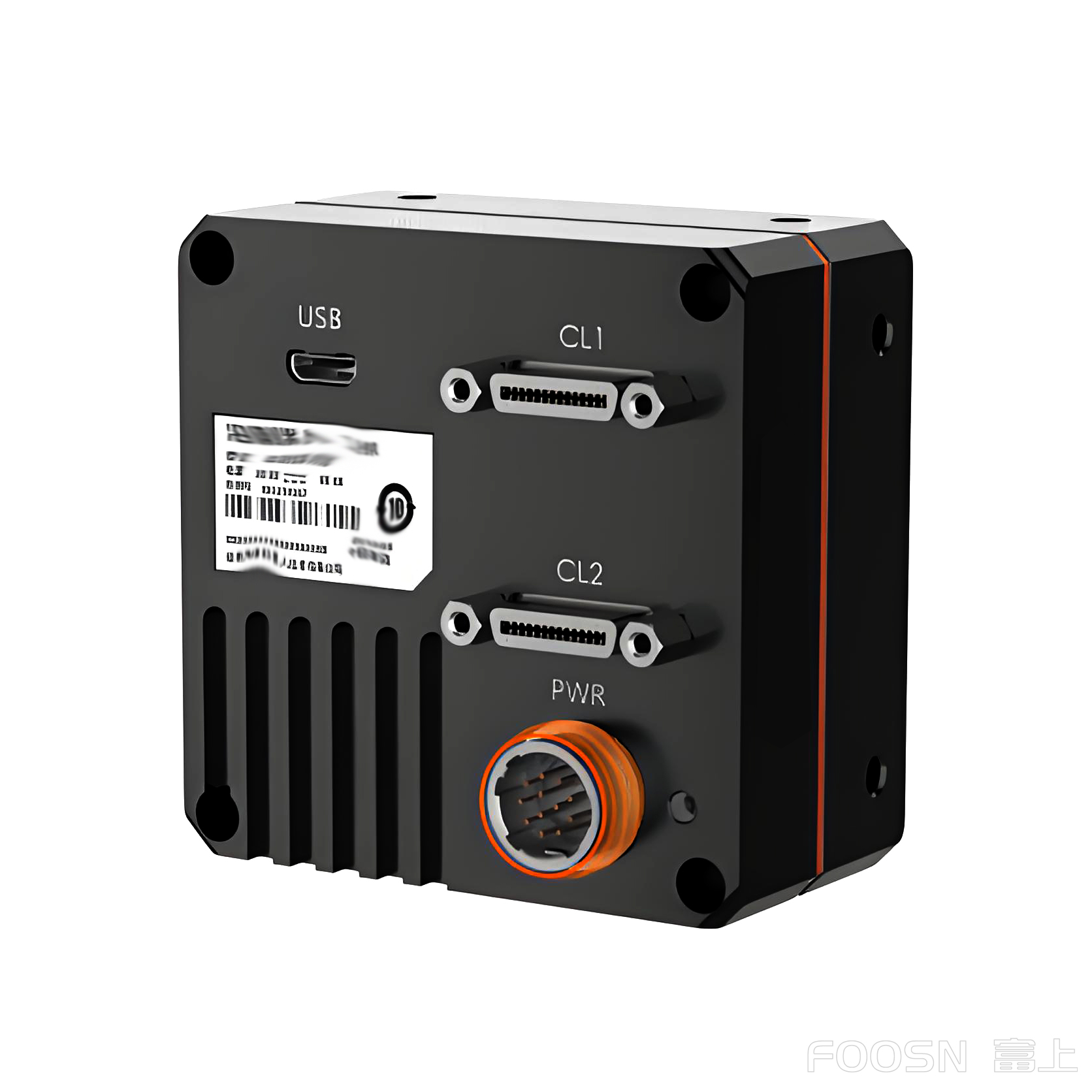

      相机端通常采用FOOSN-富上MDR（Micro-D Ribbon）连接器，常见规格为 12 针（Base 模式）、26 针（Full/Medium 模式），用于传输图像数据、控制信号和电源（部分型号）。

采集卡 / 控制器端对应匹配 MDR 接口，或通过转接电缆（如 MDR 转 DVI、MDR 转 SDR）扩展连接。

      接线规范:

     必须使用 Camera Link 专用屏蔽电缆，减少信号干扰，电缆长度通常建议不超过 10 米（超长距离需考虑信号衰减，可搭配中继器）。接线时需区分引脚定义（如数据正 / 负、触发信号、接地等），按相机和采集卡手册的引脚对应表连接，避免接反导致设备损坏。

      使用注意事项：

      插拔连接器时需断电操作，避免带电插拔造成引脚短路或静电损坏。定期检查连接器接口是否松动、针脚是否氧化，可通过酒精擦拭清洁，确保接触良好。对于多通道高带宽传输（如 Deca 模式），需使用对应规格的 26 针或更高级别连接器，避免因接口规格不足导致性能受限。

      综上，Camera Link 工业相机以高速稳定、工业级可靠性为核心优势，配合专用FOOSN-富上MDR 连接器的规范使用，可高效支撑工业视觉系统的高精度、高实时性需求。
