SCSI连接器兼容性简介

一、 接口类型决定物理兼容性

SCSI 连接器有多个物理形态标准，不同类型的接口在尺寸、引脚数、机械结构上完全不同，无法直接插拔适配，常见类型及兼容性如下：

1. 内置 SCSI 连接器

• 50 针 A 类型（IDC）：多用于早期硬盘、光驱的内置连接，针脚间距大，仅适配同规格的扁平电缆。

• 68 针 SCA 类型：高密度设计，主要用于服务器 SCSI 背板，支持热插拔，与 50 针接口完全不兼容。

2. 外置 SCSI 连接器

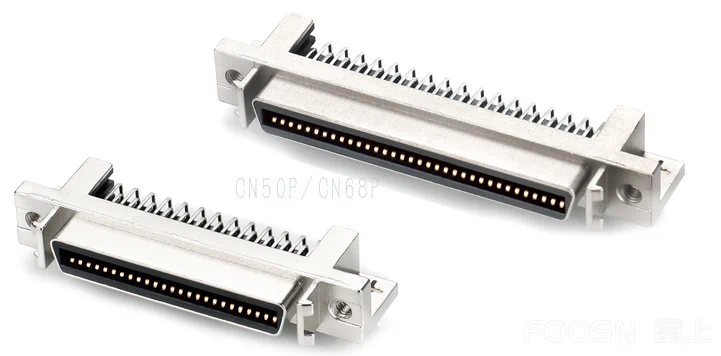

• 50 针 Centronics（CN-50）：早期外置设备常用，体积大，针脚为直针结构，无法插入其他接口。

• 68 针 VHDCI：高密度微型接口，针脚密度是 CN-50 的 1.36 倍，尺寸更小，仅适配 68 针 SCSI 设备，与 50 针接口物理不匹配。

• 80 针 SCSI 连接器：用于超高速 SCSI-3 协议，引脚定义和机械结构独立，与 50/68 针接口无兼容性。

核心原则：只有同针数、同接口类型的 SCSI 连接器，才能实现物理兼容。

二、 传输协议版本决定电气兼容性

1. 低速协议（SCSI-1/SCSI-2）：对应 50 针接口，最大传输速率 10MB/s，仅支持单端信号传输，无法兼容高速协议的差分信号定义。

2. 高速协议（Ultra SCSI/Ultra2 SCSI）：对应 68 针接口，支持差分信号传输，速率提升至 80MB/s，若将低速设备接入高速连接器，会因信号电平不匹配导致设备无法识别。

3. 超高速协议（Ultra3 SCSI）：80 针接口专属，速率达 160MB/s，引入 CRC 校验机制，与低速协议的引脚功能定义差异大，完全不兼容。

三、 设备端的兼容性限制

1. 终结器匹配：SCSI 总线要求两端必须接终端电阻，若连接器未集成终结器，或终结器阻抗与协议版本不匹配（如低速用 120Ω、高速用 75Ω），即使接口匹配，也会出现信号反射、设备无法通信的问题。

2. 单端 / 差分信号兼容：低速 SCSI 多为单端信号，高速 SCSI 为差分信号，两者的信号驱动电压不同，混用会导致信号衰减或设备烧毁。

四、 兼容性总结

SCSI 连接器的兼容性是物理结构、电气协议、功能配件三者的综合匹配结果，在工业设备或服务器维护中，需严格按照设备手册选择对应规格的连接器。
