防水连接器核心知识点

防水连接器是工业连接器的核心品类，核心作用是在潮湿、涉水、粉尘等恶劣环境下，保障电路连通稳定，防止水、杂质侵入造成短路 / 漏电，广泛用在户外设备、汽车、新能源、工控、安防等领域，先把核心知识点拆透，兼顾基础认知和实操要点。

一、 核心定义与核心指标

1. 核心定义

2. 最关键指标：防水等级（IP 等级，重中之重）

• 第 1 位（防尘）：6 为最高级（完全防止粉尘进入），工业防水连接器基本都是 IP6X，无需纠结

• 第 2 位（防水，重点记）：

  ✅ IPX5：防喷射水，任意方向喷水无有害影响（户外淋雨设备常用）

  ✅ IPX6：防强喷射水，高压喷水无影响（高压冲洗场景，如洗车设备）

  ✅ IPX7：防短时浸水，常温常压下，浸入 1 米水深≤30 分钟不进水（涉水场景，如户外路灯）

  ✅ IPX8：防持续浸水，可在指定水深（2-10 米）长期浸泡不进水（水下设备、新能源涉水部件）

  ✅ 补充 IPX9：防高温高压喷淋，适配高温清洗场景（如汽车发动机舱）

3. 另外 2 个核心指标

• 额定电流 / 电压：适配设备工况，比如户外灯具常用 5A/12V，工业设备常用 10-30A/220V，超负载会发热烧损

• 材质耐候性：外壳常用 PA66 尼龙、PBT、金属（黄铜 / 不锈钢），密封圈必须用硅胶 / 氟橡胶（耐高低温、抗老化），劣质橡胶易开裂漏水

二、 防水连接器核心分类

维度 1：按防水结构（决定防水等级，最实用）

1. 密封圈式防水（最主流，80% 工业场景用）

• 结构：靠硅胶 / 氟橡胶密封圈（线端、插头与插座对接处）挤压密封，成本低、易安装

• 防水等级：IP65-IP68 可选，适配绝大多数场景（户外、工控、汽车）

• 代表品类：航空插头（如 M12、M16 系列）、防水接线端子

2. 灌封式防水

• 结构：对接处灌封防水胶（环氧树脂等），固化后形成密封层，密封性极强

• 防水等级：IP67-IP68，适配长期浸水、恶劣环境（水下设备、地下线缆）

• 缺点：不可拆卸，坏了只能整体更换

3. 焊接密封式

• 结构：线缆与连接器焊接后，用密封胶 + 金属外壳封装，兼顾防水和抗冲击

• 防水等级：IP66-IP68，适配高震动、强冲击场景（工程机械、船舶）

维度 2：按应用场

1. 户外通用型（最常用）：IP65-IP67，PA66 外壳，适配路灯、监控、广告牌、园林设备，型号多为 M12、M20、防水接线盒

2. 汽车防水连接器：IP67-IP68，耐高低温（-40℃~125℃）、抗震动，适配车灯、车载电器、新能源汽车线束，代表品牌 TE、安费诺

3. 新能源防水连接器：IP67-IP68，高电流（30-200A）、耐高压，适配充电桩、光伏板、储能设备，核心要求 “防水 + 防漏电”

4. 水下防水连接器：IP68 及以上，可长期浸水深 2-50 米，适配水下传感器、水下监控，外壳多为不锈钢，密封圈用氟橡胶

5. 工控防水连接器：IP65-IP67，适配 PLC、伺服电机、传感器，常用 M8、M12 系列，主打 “防水 + 抗干扰”

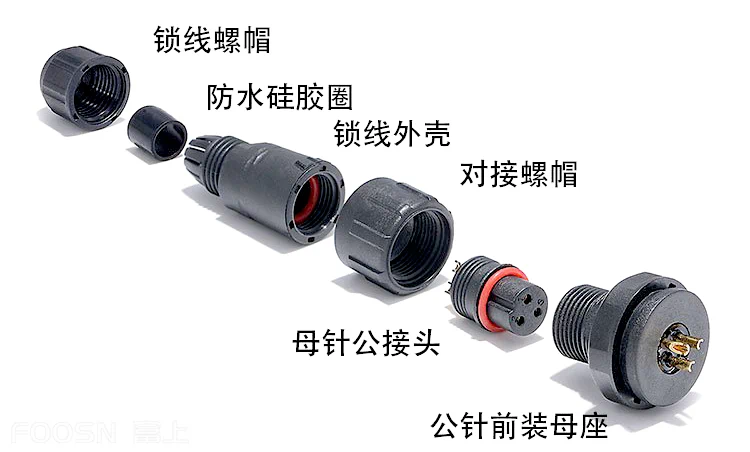

三、 核心组成部件

1. 外壳：承载 + 密封基础，材质决定耐候性，优先选 PA66（性价比高）、不锈钢（耐腐蚀）、PBT（耐高温），忌用劣质塑料（易开裂）

2. 密封件：防水核心，必须是硅胶或氟橡胶（耐高低温、抗老化），劣质橡胶半年就开裂漏水，重点看 “密封圈是否完整、无破损”

3. 接触件：导电核心，即插针 / 插孔，材质用黄铜镀金（抗氧化、低接触电阻），避免纯铜（易氧化）

4. 接线端：连接线缆，分焊接式、压接式、螺丝锁紧式，压接式最稳定（工业首选），螺丝式方便现场安装（户外常用）

5. 防水附件：配套防水堵头、防水胶带、热缩管，是防水达标 “关键补充”，比如线缆入口用防水堵头，防止水从线缆缝隙渗入

四、 选型 3 大原则

1. 先定防水等级，适配场景（最优先）

• 户外淋雨、无浸水：选 IP65（够用，性价比高）

• 短时涉水、潮湿环境：选 IP67（稳妥，适配多数工业场景）

• 长期浸水、水下场景：必须选 IP68（标注明确水深和时长）

• 高温高压冲洗：选 IPX9+IP67（双重防护）

2. 再核对电气参数，匹配设备

• 额定电流 / 电压：必须≥设备最大工况（比如设备最大电流 10A，选 15A 连接器，留冗余）

• 线径适配：连接器接线端要匹配线缆线径（比如 2.5㎡线缆，选支持 2.5-4㎡的接线端）

3. 最后看环境适配，兼顾耐用性

• 温度：户外选 - 40℃~85℃，高温场景（如发动机舱）选 - 40℃~125℃

• 环境：沿海 / 潮湿选耐腐蚀材质（不锈钢、尼龙加抗 UV），多尘选 IP6X 防尘

• 安装方式：固定安装选法兰式，移动设备选插拔式，现场接线选螺丝锁紧式

五、 常见故障与维护要点

1. 3 大常见故障（都是防水失效导致）

• 短路 / 漏电：核心原因是 “防水失效，水侵入接触件”，多为密封圈破损、未装防水附件、外壳开裂

• 接触不良：接触件氧化（材质差）或进水生锈，表现为设备时好时坏

• 外壳开裂：劣质塑料或耐候性差，户外暴晒 / 低温易开裂，直接导致防水失效

2. 日常维护 4 要点（低成本延长寿命）

1. 插拔时：先断电，再插拔，避免带电插拔（易烧接触件）；插拔后确认 “对接到位，卡扣锁紧”（没锁紧会留缝隙漏水）

2. 检查密封件：定期看密封圈是否破损、老化（变硬、开裂），1-2 年更换一次（户外场景）

3. 线缆入口：必须用防水堵头密封，线缆外皮无破损，避免水从线缆缝隙渗入

4. 存放 / 安装：避免暴晒、高温、酸碱环境，安装时远离尖锐物（防止划伤外壳）

六、 工业常用型号与主流厂商

1. 工业高频型号

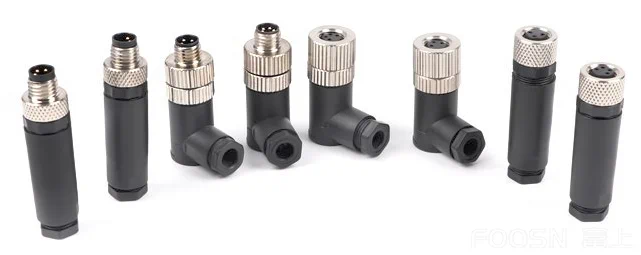

• M8 系列：小型化，IP67，适配工控传感器、小型设备，电流 2-5A

• M12 系列：工业爆款，IP67-IP68，适配伺服电机、PLC、户外监控，电流 5-15A，性价比高

• M16/M20 系列：中大型，IP67-IP68，适配大功率设备、户外接线，电流 10-30A

• 防水接线端子：IP65-IP67，现场接线专用，无需焊接，适配户外线缆对接

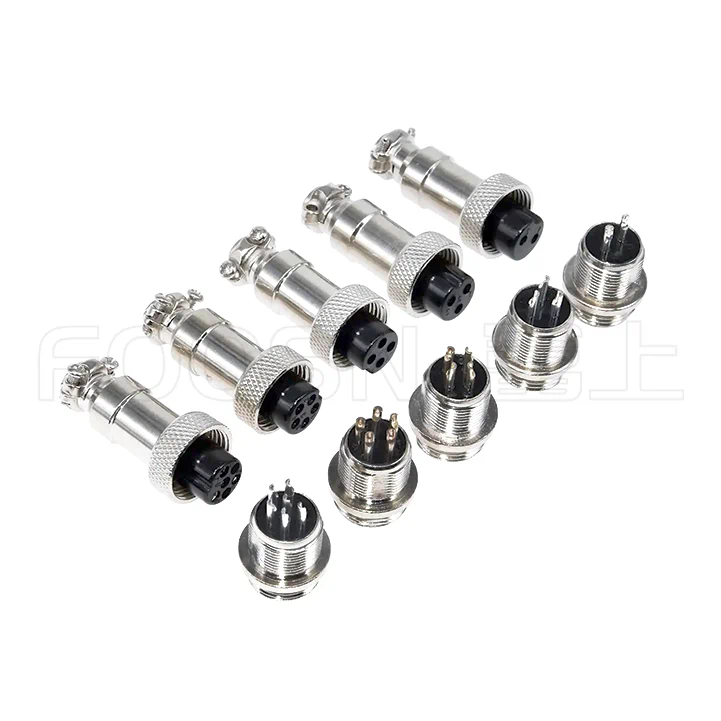

• 航空插头（如 GX12/GX16）：IP67，抗震动，适配工程机械、船舶

•


2. 主流厂商

• 进口高端：TE 泰科、安费诺、莫仕、浩亭，质量好，IP 等级靠谱，适配高端设备（汽车、新能源），价格高

• 国产中高端：中航光电、瑞可达、FOOSN富上，性价比高，质量对标进口，适配工业、户外场景，价格适中（推荐）

• 国产入门：温州 / 东莞小厂，价格低，适配普通户外场景（路灯、监控），注意甄别密封件和材质
