GX 系列航空插头：品类介绍及应用场景

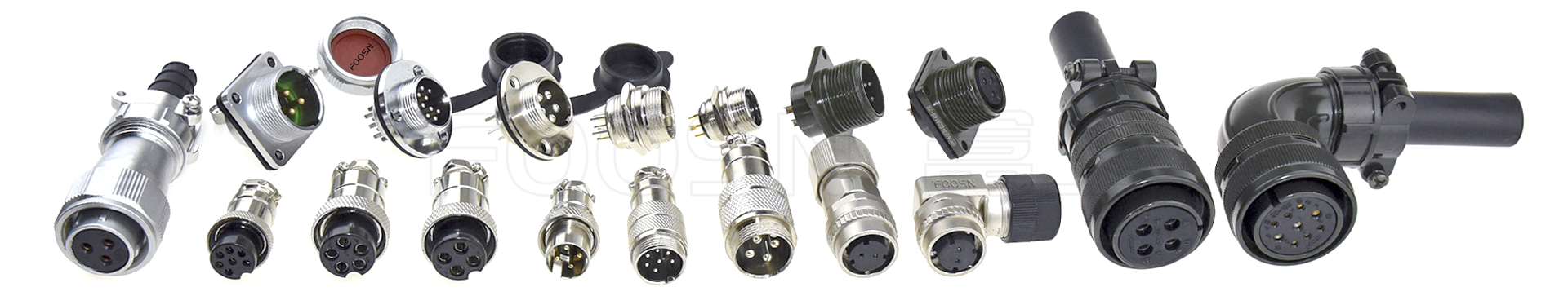

一、核心品类与规格划分

GX 系列按外壳直径划分主流型号，覆盖小信号到大功率传输，芯数从 2 芯到 10 芯不等，适配不同电流、信号及安装需求，核心规格如下：

1. GX12（外径 12mm）FOOSN-富上FGX12系列

• 定位：微型紧凑款，主打小型化场景

• 芯数：2-4 芯，额定电流 5A，电压 250V AC

• 特点：体积小、重量轻，适配线缆外径 5-8mm，适合狭小空间安装

• 典型场景：小型传感器、编码器、弱电仪表、车载监控信号端

2. GX16（外径 16mm）FOOSN-富上FGX16系列

• 定位：通用标准款，市场占有率最高

• 芯数：2-8 芯，额定电流 5-7A，电压 250V AC

• 特点：结构均衡、采购成本低，螺纹锁紧稳固，防护等级 IP55，抗振防泼溅

• 典型场景：工业自动化设备、舞台灯光、安防设备、小型电机电源接口

3. GX20（外径 20mm）FOOSN-富上FGX20系列

• 定位：中功率款，机械强度更优

• 芯数：2-10 芯，额定电流 10A，电压 250V AC

• 特点：外壳壁厚增加，握持锁紧更省力，适配中大功率信号与电源混合传输

• 典型场景：机床控制线路、包装机械、逆变电源、无人机动力接口

4. GX25/GX30 及以上（外径 25/30mm+）

• 定位：大功率重载款，适配恶劣工况

• 芯数：3-10 芯，额定电流 15-25A，电压 250V AC

• 特点：金属外壳加厚，绝缘性能强，可定制 IP67 防护，耐受高低温（-20℃~+85℃）

• 典型场景：电焊机、航海仪器、石油勘测设备、大型工业机械动力连接

二、结构与材质

GX 系列的可靠性源于成熟的结构设计与材质选型，核心部件均适配工业场景的抗振、绝缘、耐磨需求：

• 外壳：锌合金镀镍，防腐蚀、抗冲击，螺纹锁紧结构防松脱，适配振动环境

• 接触件：铜质镀镍 / 镀金，导电稳定，接触电阻≤20mΩ，插拔寿命≥500 次

• 绝缘体：黑胶木（酚醛树脂），绝缘电阻≥1000MΩ，耐温、耐压、不易变形

• 配件：防水圈 + 防护帽，基础防护 IP55，可通过结构优化升级 IP67，适配户外、潮湿场景

三、主流应用场景

GX 系列从航空领域延伸至全工业场景，核心适配 “振动、户外、频繁插拔、多芯混合传输” 的连接需求，具体应用如下：

1. 工业自动化与机械设备

作为 PLC、传感器、执行器的连接枢纽，适配 CNC 机床、机器人手臂、流水线设备，兼顾动力与信号传输，抗振动、防松动，适配车间复杂工况。

2. 安防与车载电子

车载监控、倒车影像、报警主机常用 GX12/GX16，防水防尘，适配车辆行驶振动环境；户外门禁、智能设备也广泛采用，适应高低温与潮湿环境。

3. 仪器仪表与医疗设备

实验室仪器、检测设备、医疗小型器械的信号 / 电源连接，GX12/GX16 体积小、精度高，不占安装空间，满足精密设备的低干扰传输需求。

4. 舞台灯光与户外设备

舞台灯光、户外 LED 屏、景观照明常用 GX16/GX20，螺纹锁紧防脱落，防水设计适配户外雨雪天气，兼顾大电流传输与快速插拔需求。

5. 航空航天与航海

非航空核心系统、地面支持设备、航海仪器的连接，继承航空级抗振、可靠特性，适配移动、颠簸工况，成本低于高端航空连接器。

四、选型要点

 1.按电流选型号：小信号（≤5A）选 GX12，通用（5-7A）选 GX16，中功率（10A）选 GX20，大功率（≥15A）选 GX25/GX30。

 2.按芯数定规格：2 芯电源、3 芯电源 + 地、4 芯信号 + 地、5-8 芯混合传输，避免芯数冗余增加成本。

 3.按环境选防护：室内普通场景 IP55 足够，户外 / 潮湿 / 粉尘场景优先选 IP67 定制款。

 4.按安装选类型：设备面板安装选法兰座，线缆对接选直式插头，狭小空间可考虑反装款。

五、总结

       FOOSN-富上GX 系列航空插头的核心优势在于成熟可靠、规格齐全、性价比高，从 GX12 /GX16/GX20/GX25/GX30，从小信号到大功率，从室内到户外，覆盖了大多数工业连接场景。作为工工业自动化设备选型的 “安全牌”，它既满足基础电气性能需求，又适配复杂工况，是工业连接领域不可替代的经典系列。
