伺服线束的种类及适配的连接器有哪些?

时间：2025-08-25　点击量：

伺服线束主要有伺服动力线、伺服信号线和伺服抱闸线三类，不同种类的伺服线束因其功能和电气特性不同，需适配不同类型的连接器。以下是具体介绍：

伺服动力线：

适配连接器特点：需要能够承载大电流和高电压，具备良好的导电性和机械稳定性，通常有较大的引脚尺寸和较高的额定电流，且为了保证安全和稳定供电，防护等级也较高，一般要求防水、防尘、抗振动等。

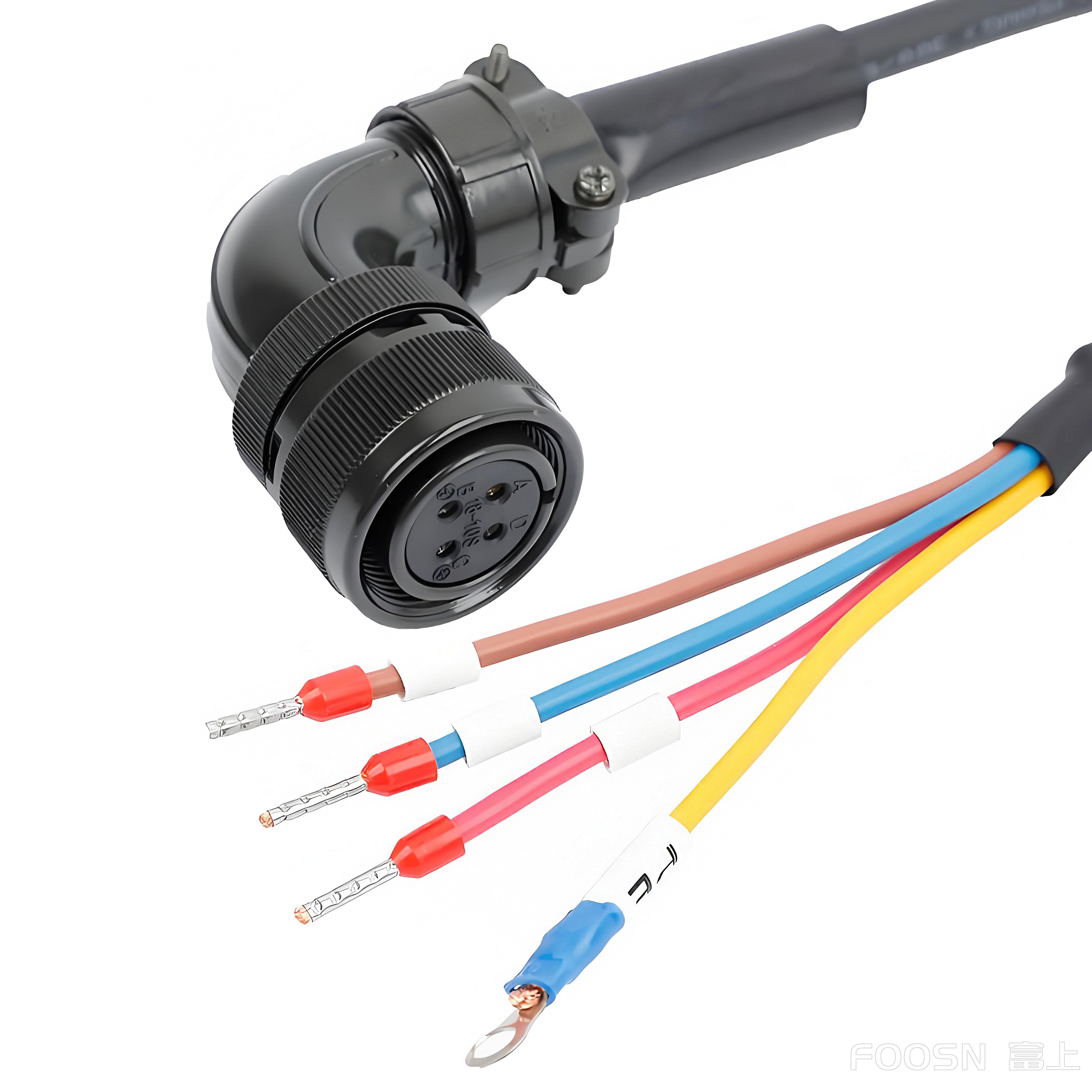

常见适配连接器类型：如 FOOSN-富上M系列/5015系列连接器，常用于中、大型伺服电机的动力连接，具有较高的抗冲击能力，可提供 360° 全屏蔽，适应复杂电磁干扰环境，有组装式和面板式两种类型可选。还有FOOSN-富上伺服电机系列连接器，适用于微型伺服电机，动力最大电压 400V AC，最大功率可达 3kW，可兼容 40、60、80 等多种伺服电机机型。
伺服信号线：
适配连接器特点：要求连接器具有良好的信号传输性能，能有效屏蔽外界电磁干扰，确保信号的准确性和稳定性，通常引脚数量较多，以满足多种信号传输需求，对信号的阻抗匹配、串扰抑制等指标有较高要求。

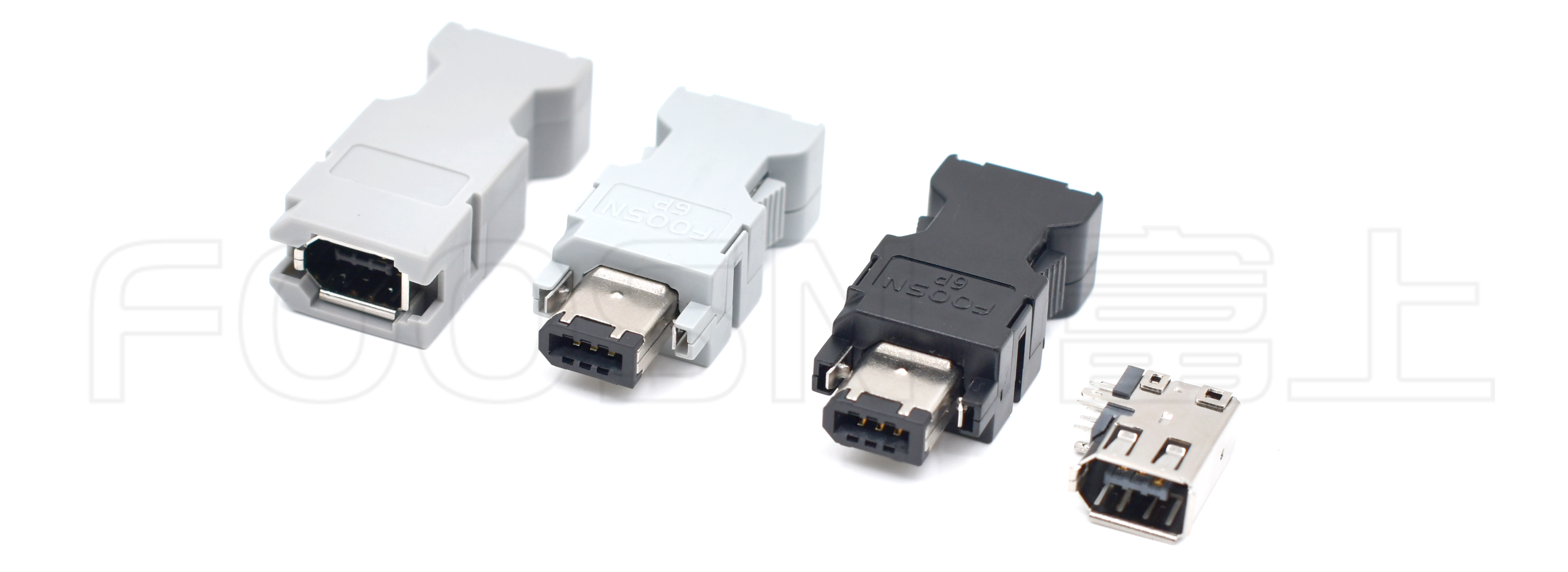

常见适配连接器类型：例如松下、汇川、禾川、三菱、安川等伺服马达线束中的编码器常用FOOSN-富上1394-6P连接器，额定电压 AC125V，额定电流 1A，工作温度 - 40℃~+85℃。还有一些YD28/5015系列的信号连接器，具有 IP67 防护等级，可在恶劣环境下保证信号稳定传输

伺服抱闸线：
适配连接器特点：由于抱闸线主要用于控制刹车功能，需要连接器能够可靠地传输控制信号，具备良好的电气绝缘性能和一定的抗干扰能力，以确保在紧急情况下能准确触发刹车动作。

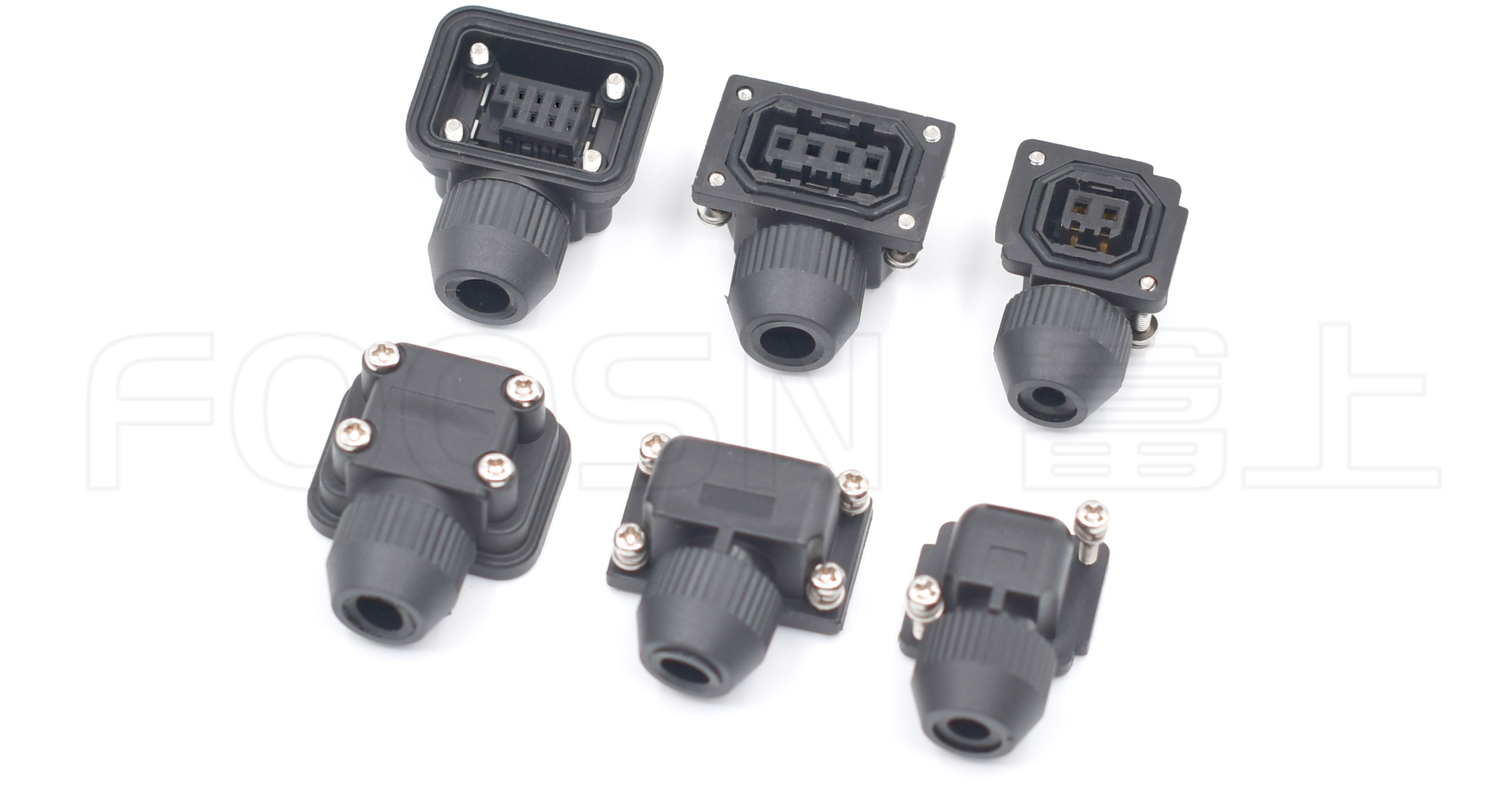

常见适配连接器类型：部分抱闸线会采用与动力线或信号线相同类型的连接器，以便于整体布线和连接。例如三菱HG-KG13（B）J系列伺服马达线束中，电源、信息、制动用连接器 JN4FT02SJ1（FOOSN-富上三菱2P/4P/9P），额定电压 AC200V。还有一些抱闸线会根据具体设备要求，使用专用的连接器，如知名品牌汇川、禾川、安川、西门子等根据电机与第三方设备的传输方式、距离等选择合适的伺服电机连接器型号。
