汇川IS620N电机插头怎么选？ pin 数/电流/防护一次看懂

汇川IS620N电机插头怎么选？pin数/电流/防护一次看懂

1 、先搞清楚：IS620N到底长什么样？

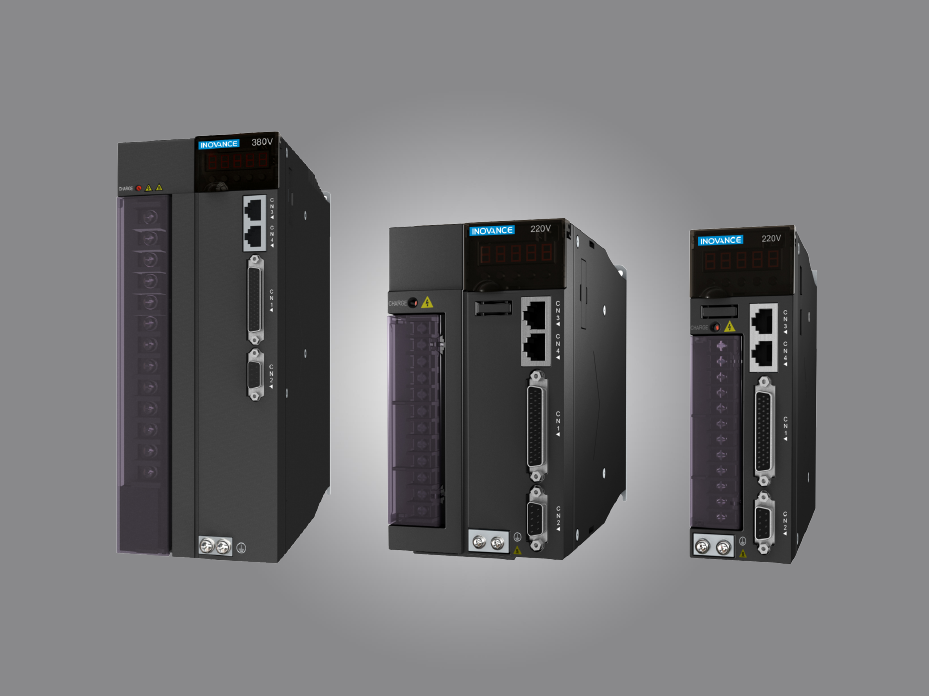

IS620N是汇川技术推出的中小功率EtherCAT总线伺服驱动器，功率段100W~7.5kW。它本身不带插头，官方标配的是“电机动力线缆+编码器线缆”两件套，

插头就藏在线缆尾部——你买的是线，选的是插头。

2、 选插头，其实只抓3个核心参数

 参数            常见规格                                                    怎么快速确认

pin数          6pin、8pin、11pin、16pin               看电机框号（法兰宽度）40/60/80/100/130mm

电流            3A/5A/10A/20A/30A                              对照电机额定电流，留1.5倍余量

防护            IP54、IP65、IP67                                  环境有油/水/粉尘→直接IP67

一句话口诀：“小框号6pin，大框号11pin；电流×1.5，环境脏就上IP67”。

3、 一张表，把主流机型对号入座

电机型号                        框号             额定电流         官方插头         富上对等型号        防护

ISMG1-16D17CD        40                1.6A                   6pin快锁         FS-M12-6-G            IP65

ISMG1-36D17CD        60                3.6A                   8pin快锁         FS-M12-8-G            IP67

ISMG1-60D17CD        80                6.0A                   11pin快锁       FS-M16-11-G          IP67

MS1H3-75C15CD        130            12A                    16pin快锁        FS-M23-16-G          IP67

> 富上型号与汇川原厂pin序完全一致，100%完美替代。

4、 电流余量，1分钟算完

电机额定电流×1.5 ≤ 插头额定电流即可

例：MS1H3-75C15CD额定12A → 12×1.5=18A → 选20A级插头，安全又长寿。

5、 防护等级，现场脏不脏一眼定

- 设备内部/控制柜 → IP54够用

- 有切削液/露天/陶瓷粉尘 → 直接IP67，省得售后跑断腿

富上IP67系列自带“三防漆+快锁密封圈”，泡水48h针脚无锈蚀。

6、 免费拿样，3步搞定

① 点“申请样品 ”→ ②在线留言→ ③ 0元发样，顺丰次日达 。

样品包里附“插头＋产品图纸+产品选型目录+名片”。

7、 小结：4句顺口溜带走

小六中大十一，电流乘一点五；脏水油封IP67，富上插头即插即用！

**参考资料**

: 2025年汇川电机参数汇总，防护等级达IP67

: IS620N系列伺服用户手册，功率与接口说明

: MS1系列伺服电机选型手册，官方pin脚与框号对照表

: 汇川MS1电机采用一步式紧锁端子，IP67认证

想下载3D模型或申请样品，点这里→“申请样品 ”即刻出发！
