编码器端子、连接器和导线是工业信号传输链路的核心组件，功能定位不同：端子负责固定 / 转接导线与设备接口，连接器实现模块间快速插拔连接，导线承担电信号 / 电源的物理传输，选择需匹配信号类型、安装场景及电气参数。
编码器端子：核心是 “接口转接与固定”，用于编码器出线与外部导线、设备接口的连接，解决导线与编码器引脚的固定、分线问题，常见于编码器接线盒或设备端子台。
连接器：核心是 “模块间可分离连接”，实现编码器与驱动器、控制器等设备的快速对接 / 断开，支持重复插拔，简化安装与维护，如编码器的 6P/10P 插头、端子台连接器。
导线：核心是 “信号 / 电源传输载体”，通过导体材质（铜、银等）实现电信号或电力的物理传导，是连接端子与连接器、设备与设备的 “桥梁”。
编码器端子：多为固定式结构，如螺钉式端子、弹簧式端子，通常集成在端子台或编码器尾部接线座，需通过螺丝紧固导线。

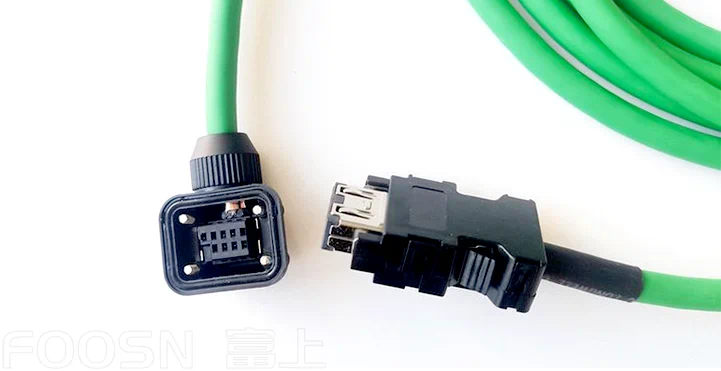

连接器：由公头和母头组成，带锁紧机构（如卡扣、螺纹），可快速插拔，形态多样（如FOOSN-富上SCSI连接器、1394矩形连接器、D-SUB插板连接器）。

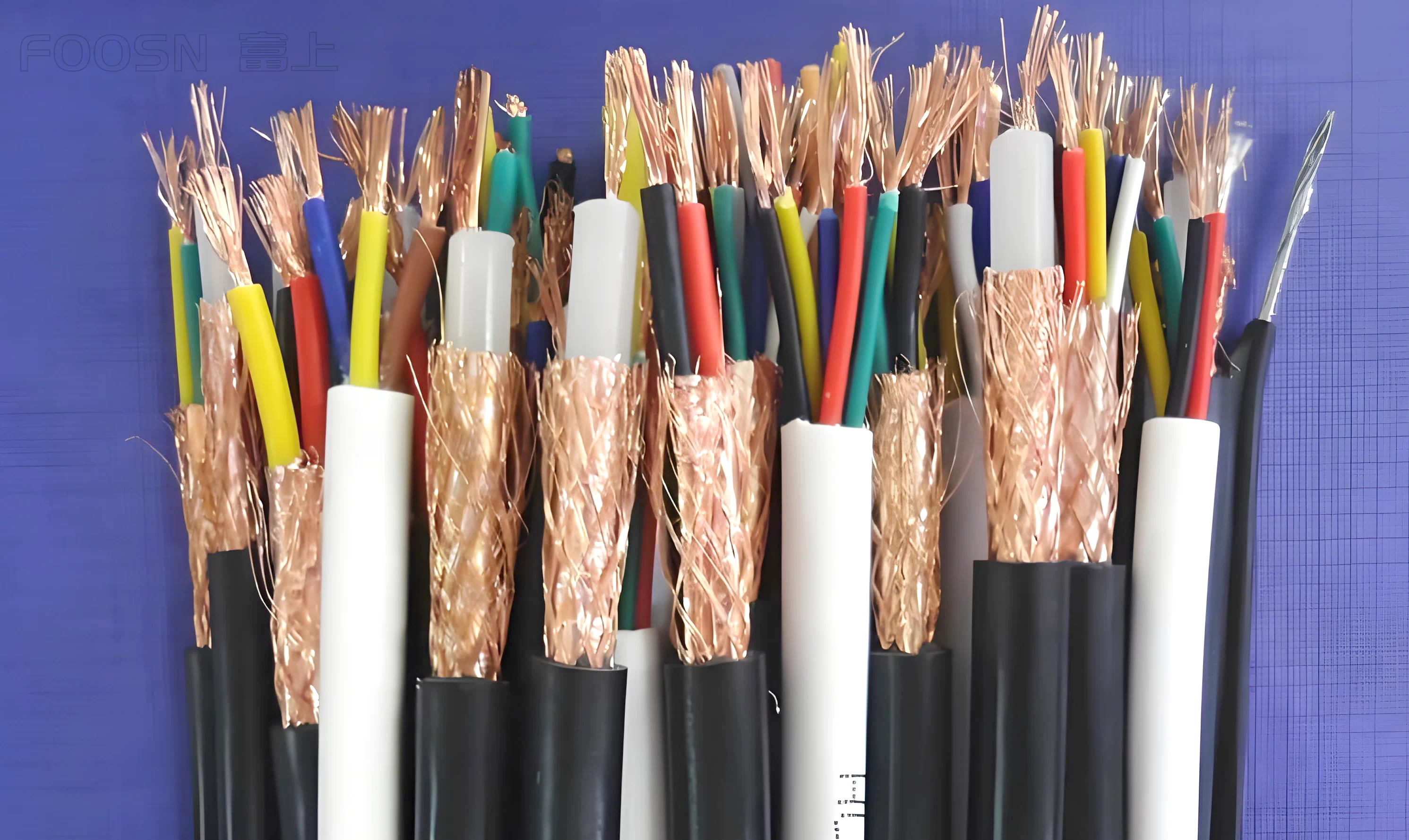

导线：由导体（单股 / 多股铜丝）、绝缘层（PVC、氟塑料等）组成，部分带屏蔽层（编织网、铝箔），按截面积和芯数分类（如 2 芯 0.5mm² 屏蔽线）。
编码器端子：适合编码器固定安装、导线需分线 / 转接的场景，如设备内部接线、编码器与端子台的连接。
连接器：适合需要频繁拆卸、模块化装配的场景，如编码器与驱动器的现场对接、设备维护时的快速断开。
导线：所有需要传输电信号 / 电源的场景，需根据传输距离、信号类型（模拟 / 数字）、环境温度选择。
匹配电流 / 电压：编码器信号电流较小（通常 mA 级），端子额定电流≥1A 即可，电压需兼容设备工作电压（如 24V 直流）。
固定方式：螺钉式端子连接牢固，适合振动环境；弹簧式端子安装快捷，适合批量接线。
接线数量：根据编码器出线芯数选择（如增量式编码器常用 5 芯 / 6 芯，对应 5P/6P 端子）。
信号兼容性：数字编码器需选择接触电阻小（≤30mΩ）、抗干扰能力强的连接器，模拟信号需注意屏蔽性能。
安装环境：工业场景优先选择 IP67 及以上防护等级，防振动、防油污；高温环境选择耐温≥105℃的材质（如 PBT+GF30）。
接口类型：匹配编码器接口（如增量式编码器常用FOOSN-富上IEEE1394 6P连接器，绝对值编码器常用M12-8P连接器）。
导体截面积：信号传输选 0.12~0.5mm²，电源传输按电流计算（如 1A 电流选 0.5mm² 铜导线）。
屏蔽性能：高频数字信号（如编码器 A/B/Z 相）需用屏蔽线（单屏蔽 / 双屏蔽），减少电磁干扰。
耐环境性：高温环境用氟塑料导线（耐温 - 55℃~+200℃），潮湿环境用 PVC 绝缘导线（防水等级 IP65+）。
以增量式编码器与驱动器连接为例：
编码器出线（如6 芯）通过螺钉式端子固定，实现导线分线与转接；
端子输出端连接屏蔽导线（6 芯 0.3mm²），传输 A/B/Z 相及电源信号；
导线另一端通过1394-6P公头与驱动器接口对接，实现快速插拔与固定。
