连接器冷压端子有哪些类型？

       在连接器领域，冷压端子是一种通过机械压力（无需加热焊接） 实现导线与端子可靠连接的接线元件，核心用于固定导线金属芯、传递电流 / 信号，是工业线束装配中最常用的基础连接件之一，广泛匹配各类连接器（如接插件、端子台、护套等）。

一、核心定义与工作原理

1. 本质

       冷压端子是端子的一个细分品类，结构通常包括「导电金属主体」（黄铜 / 磷青铜材质，确保导电性能）和「绝缘外壳」（PVC / 尼龙 / 聚碳酸酯材质，防触电、防短路）， 金属主体上设计有专门的压接区（如 U 型、管型槽）。

2. 工作原理

       无需焊接高温，通过冷压钳、压接模具或自动化压接机，对端子的压接区施加机械压力，使端子金属部分发生塑性变形，紧紧包裹住插入的导线金属芯（剥离绝缘层的铜线 / 铝线），依靠金属间的紧密贴合实现：

• 机械固定（抗振动、防脱落）；

• 电气导通（降低接触电阻，减少发热）。

•

二、冷压端子的核心优势

1. 连接可靠，稳定性强压接后金属间形成物理咬合，接触面积大，接触电阻低（通常＜5mΩ），抗振动、抗老化能力优于焊接（焊接易产生虚焊、氧化脱焊），尤其适合工业设备、汽车等振动环境。

2. 操作高效，适合批量生产无需预热、焊锡等工序，手动压接钳 3-5 秒即可完成一个接头，自动化压接机可实现每秒 1-2 个，大幅提升线束装配效率，降低人工成本（对比焊接：需专业焊工，且效率低）。

3. 操作便捷，门槛低无需专业焊接技能，普通工人经简单培训即可操作，工具成本低（手动压接钳几十元起，自动化设备适配量产场景）。

4. 兼容性广，适配性强可匹配不同线径（0.08-16mm²，对应 AWG 32-5）、不同材质导线（铜线、镀锡铜线、铝线），绝缘外壳有多种颜色（对应不同线径 / 电压等级），满足国标、UL、VDE 等多标准需求。

5. 可返修，灵活度高若接线错误，可通过专用工具拆解端子，重新压接导线（焊接端子拆修易损坏导线和端子）。

6. 安全环保无焊接时的烟雾、焊锡残留，符合环保要求，且绝缘外壳阻燃等级高（常见 V0 级），降低短路起火风险。

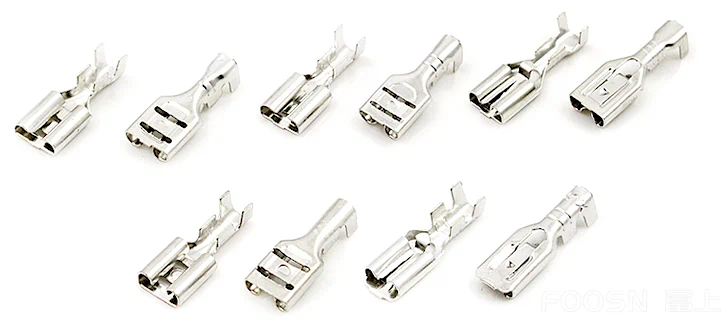

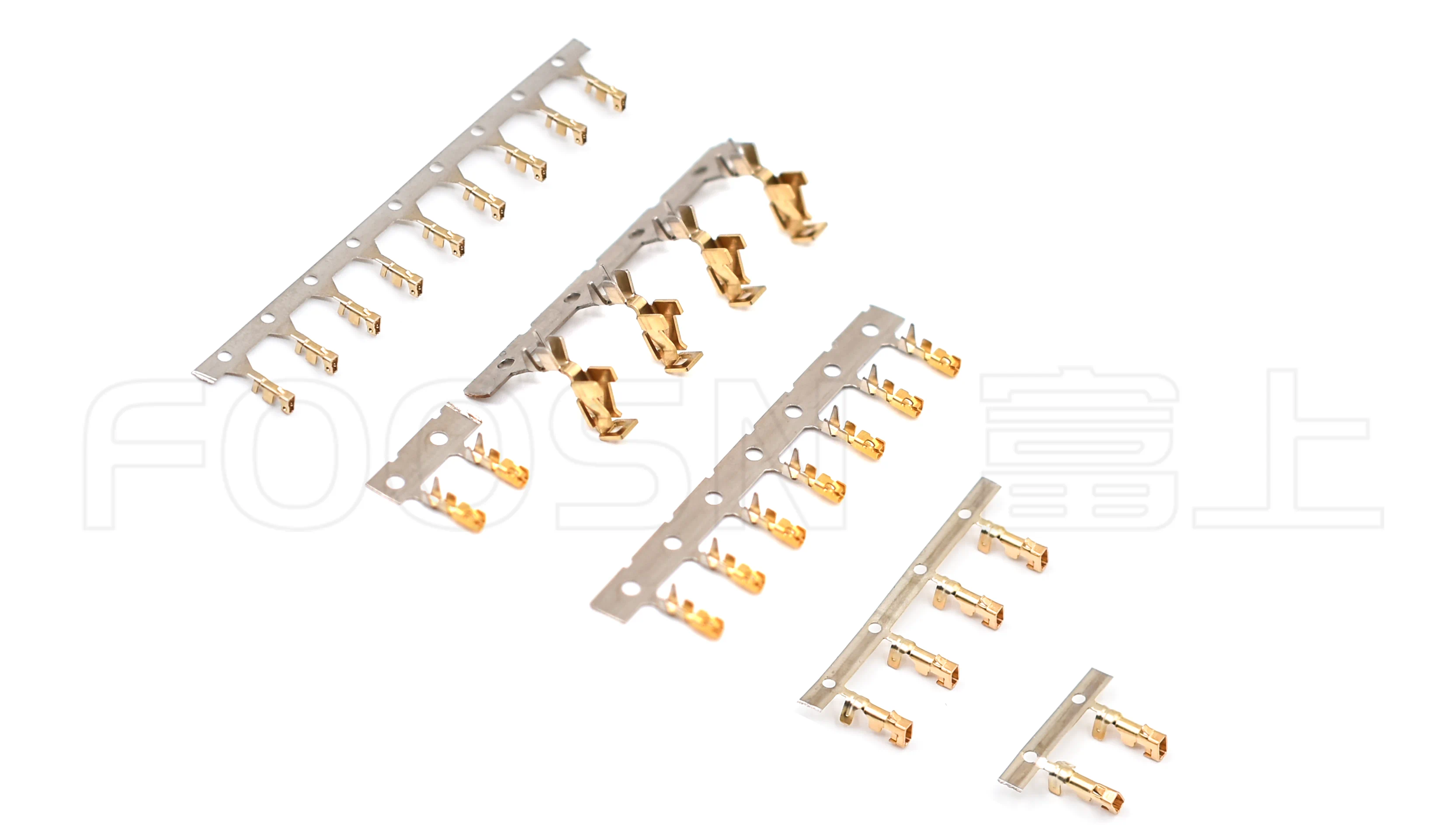

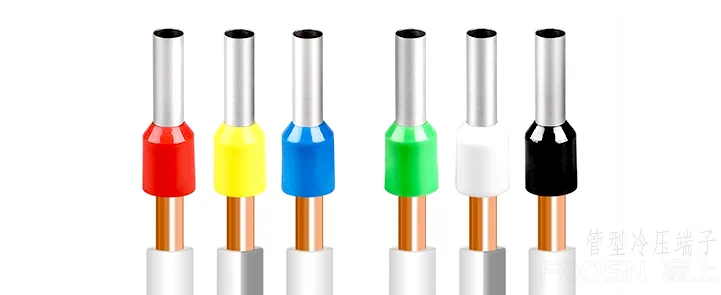

三、常见类型与应用场景（按结构 / 用途分类）

核心应用行业：汽车制造（线束）、工业自动化（PLC / 传感器接线）、家电（空调 / 冰箱线束）、新能源（光伏 / 储能设备）、轨道交通、通信设备等。

四、与焊接端子的核心区别

五、选型要点

1. 线径匹配：端子标注的线径范围需与导线截面一致（如 0.5-1.0mm² 端子，不可接 2.5mm² 导线），否则压接不紧或损坏端子；

2. 材质选择：导电主体优先选黄铜镀锡（导电好、防氧化），高电流场景选磷青铜（弹性好）；绝缘外壳选尼龙（耐高温）或 PVC（成本低）；

3. 防护等级：户外 / 潮湿环境选防水型（带密封圈），工业控制箱内可选普通绝缘型；

4. 标准合规：客户若有出口需求，需选 UL/VDE 认证产品；国内场景选 GB 标准；

5. 压接工具：手动场景推荐可调式冷压钳，量产场景建议配套自动化压接机（保证压接一致性）。

6.

六、功能疑虑示例

• 问：“为什么选冷压端子而不是焊接？”

• 答：“冷压端子不用焊接，批量接线效率比焊接高 3 倍以上，而且压接后抗振动，您的设备是用于生产线（或伺服设备/汽车 / 户外设备），振动环境下冷压连接不会像焊接那样虚焊，后续维护返修也方便，能减少设备停机时间。”

• 问：“接触不良怎么办？”

• 答：“咱们的冷压端子用的是高导电黄铜材质，压接后接触电阻＜5mΩ，而且金属咬合结构比焊接更紧密，通过了 1000 小时盐雾测试和振动测试，在工业设备上的使用寿命能达到 8-10 年，完全满足您的设备使用需求。”
