M 系列圆形连接器通常以联接螺母和配接插座上的公制螺纹直径来命名，不同型号在尺寸、针芯、防护性能等方面差异显著，适配不同的工业及特殊场景，以下是目前市场上应用较广泛的主流型号分类介绍，具体如下：
M5 系列
该系列是 M 系列中的微型连接器，螺纹直径为 5mm，常见 03、04 针两种规格，多为 A 编码设计。其最大优势是体积小巧、占用空间小，能适配持续冲击和振动的工况，防护等级可达 IP67。它主要用于控制系统与小型传感器的连接，比如压力传感器、加速度传感器等设备的信号传输，常出现在空间极度受限的精密仪器或小型执行器上。

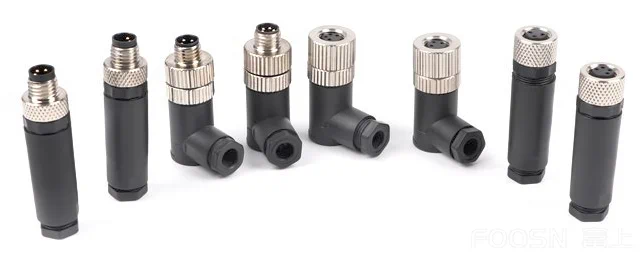

M8 系列
螺纹直径为 8mm，针芯规格涵盖 03、04、05、06 针，编码以 A、B 两类为主，防护等级达 IP67。该系列可选全方位屏蔽设计，能提供可靠的电磁保护，避免信号传输受干扰。由于针间距较小，它仅适用于 50V AC 或 60V DC 以下的低压场景，多用于连接接近开关、光电传感器等低功率器件，在自动化生产线的小型检测设备中应用频繁。
M12 系列
这是工业领域应用最广泛的型号，螺纹直径 12mm，适配场景覆盖从基础信号到高速数据传输的各类需求。其针芯选择丰富，有 03 - 17 针多种规格，编码类型更是多达 A、B、D、S、T、X 等，不同编码分工明确，比如 A 编码用于传感器和直流电源传输，D 编码适配 Profinet 等以太网通讯，X 编码可支持 10Gb 以太网高速传输。该系列防护等级达 IP68，能在粉尘、盐雾等恶劣环境稳定工作，是智能制造、汽车工业等领域设备互联的核心部件。
M16 系列
螺纹直径 16mm，最初是为契合德国 DIN 标准开发，早期因在模拟音频信号传输领域的应用被熟知。它在结构设计上兼顾了稳定性与兼容性，相比 M12 系列承载能力更强，常被用于工业设备的中功率供电和多路信号汇总传输，比如工业光栅光幕、现场总线设备的集中连接，同时也适配船舶电子、轨道交通等对连接可靠性要求较高的场景。
M17 系列
该系列的核心优势是芯数密度高、承载电流大且安装空间小。以FOOSN-富上的 M17 产品为例，其在 40°C 环境下额定电压可达 630V，载流能力高达 26A，能满足功率 7.5kW 及以上驱动器的使用需求。它主要适配工业自动化中的伺服电机、驱动器等设备，为这类高功率设备提供高效的电力和信号集成传输方案。
M23 系列
螺纹直径 23mm，是工业伺服电机领域的常用型号。其外壳耐热性和抗冲击性突出，且具备良好的防水、防尘、防腐蚀和抗电磁干扰能力，能适应工业现场的复杂工况。它主要承担电机、编码器、机器人等设备的信号传输和电源连接任务，凭借稳定的性能保障这类精密运动设备的协同运转，是自动化生产线机械臂、大型传动设备的关键连接部件。
