在伺服电机领域，FOOSN-富上5015 航空插头以其出色的性能，成为保障信号稳定传输和电力可靠供应的关键部件。不同型号的 5015 航空插头在结构设计、电气参数以及适用场景上各有特点，以下为您详细介绍在伺服电机上常用的型号。

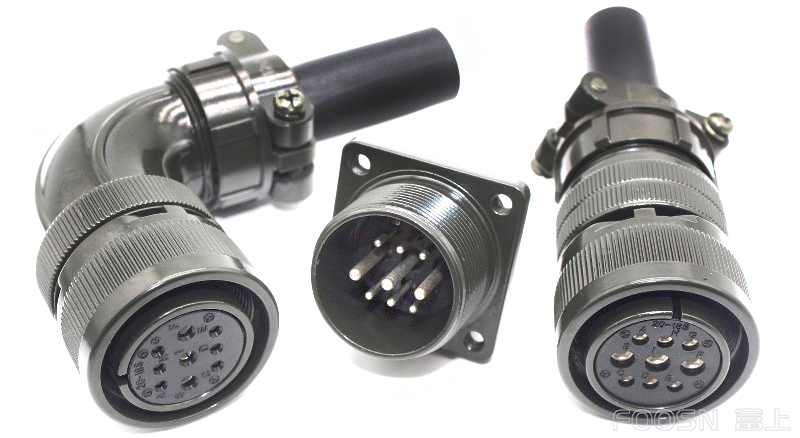

       MS3106A 系列:

       >型号列举：如 FOOSN-富上MS3108A20-22S、FOOSN-富上MS3106A22-19S 等。其中，“20” “22”代表外壳尺寸，“22S”“19S” 等表示芯数及插孔类型（S 表示插孔，P 表示插针） ，该系列直式或弯式插头设计，适配多种安装场景。

       >性能优势：其外壳采用高强度铝合金材质，经过阳极氧化处理，具备良好的抗腐蚀能力，能适应工业环境中的粉尘、油污等侵蚀。在电气性能方面，接触件采用优质铜合金并镀金，接触电阻低至 5mΩ 以下，保障信号传输稳定，可承受 500V 以上的工作电压，满足伺服电机的信号传输需求。

       >适配场景：常用于伺服电机与编码器的连接，精准传输电机位置、转速等反馈信号。在自动化生产线上，如电子元件贴片设备，伺服电机需依据编码器信号精确控制贴片头的位置，FOOSN-富上MS3106A 系列插头能确保信号实时、准确传输，保证贴片精度可达 0.05mm。

       MS3102A 系列:

       >型号列举：例如 FOOSN-富上MS3102A-20-29S（17芯），及FOOSN-富上MS3102A 20-18S(9芯）等都属于航空插头类别，在伺服电机与编码器的连接场景中较为常见。该型号触头材料为 PA66，工作温度范围在 - 40°C 至 80°C ，可端接线材，触头类型分针孔，产品系列归属于 5015 系列。它广泛应用于航空、电子、仪器仪表、机床以及伺服电机等电气线路的电连接，能够确保信号传输稳定，满足伺服电机对信号准确性的严格要求。

       >性能优势：同样具备坚固的铝合金外壳，机械强度高，可抵御一定程度的振动与冲击，防护等级达到 IP50 以上。内部绝缘材料采用耐高温、耐高压的工程塑料，绝缘电阻大于 1000MΩ，有效防止信号干扰与漏电，确保在复杂电气环境下稳定工作。

       >适配场景：在伺服电机的控制系统连接中应用广泛，用于连接伺服驱动器与电机的控制线路。在数控机床的伺服系统中，该系列插头能稳定传输驱动器发出的控制指令，使电机精准响应，实现刀具的精确走位，加工精度可达 ±0.01mm。

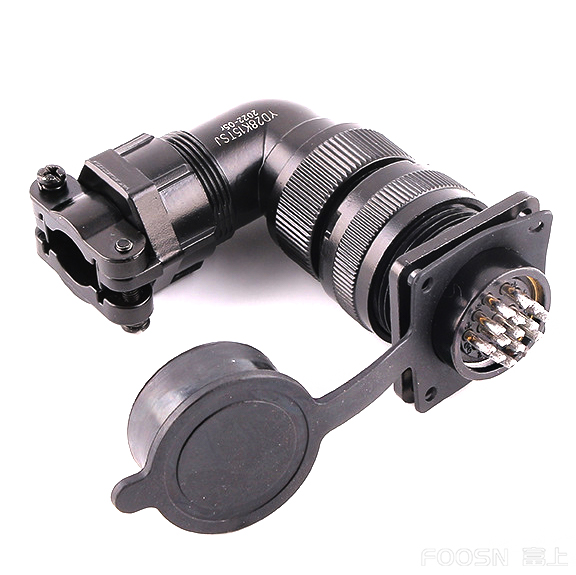

       MSYD28系列特定型号:

       >型号列举：如 FYD28-F04R01-01/FYD28-F07R01-01/FYD28-F15R01-01（4Pin、7Pin、15Pin）等，该系列插头同样有着丰富的安装形式可供选择，涵盖直式、弯式等常见样式，以适配多样化的设备安装环境。

       >性能优势：采用螺纹式连接方式，连接稳固，有效防止松动，具备良好的抗振性能。接触件的设计确保了可靠的电气连接，能承载一定的电流与信号传输，满足伺服电机基本的供电与信号交互要求。

       >适配场景：常用于对空间要求较高且线路连接相对简单的伺服电机设备，如一些小型自动化设备的伺服电机控制线路连接。在 3C 产品组装设备中，小型伺服电机通过该型号插头连接控制器，实现零部件的精确抓取与放置动作。

       MS5015 标准下多尺寸型号:

       >型号列举：涵盖 10SL、12S、14S、16S、18、20、22、24、28、32、36 等多种尺寸。这些尺寸代表了插头外壳的大小，不同尺寸适配不同空间布局与线路数量需求 。例如 10SL 尺寸较小，适用于空间紧凑的小型伺服电机设备；而 20、22 等较大尺寸，则可容纳更多芯数，满足大型设备复杂线路连接。

       >性能优势：整体符合美军标 Mil - C - 5015 标准，防水、防尘性能优异，部分型号防水等级可达 IP67，能有效防止水溅和短时浸泡对内部电路的影响。在高低温环境下（-55°C 至 +125°C）仍能保持稳定性能，确保伺服电机在极端工况下正常运行。

       >适配场景：在工业自动化、航空航天地面测试设备以及户外工程机械的伺服电机系统中均有应用。在户外起重机的伺服电机控制中，18、20 尺寸的插头可连接多芯线缆，传输控制信号与电力，其耐环境性能可适应户外的风吹日晒、雨水侵蚀以及设备运行时的振动。

       定制衍生型号：

       >型号特点：部分企业会根据自身伺服电机产品的特殊需求，在 5015 航空插头标准基础上进行定制。例如，对芯数进行特殊配置，开发出 17 芯、21 芯等非标准芯数型号；或者对插头的安装方式进行改进，设计出更贴合设备结构的壁挂式、嵌入式安装型号。

       >性能优势：定制型号在满足 5015 航空插头基本性能标准的同时，针对性地优化了特定性能。如为提高信号传输的抗干扰能力，增加多层屏蔽设计；为适应特殊环境，提升插头的耐化学腐蚀性能等。

       >适配场景：主要应用于对伺服电机性能有独特要求的行业，如医疗设备中的高精度伺服电机控制。在手术机器人的关节驱动伺服电机连接中，定制的 5015 航空插头可满足设备对信号传输精度、安全性以及与设备整体结构兼容性的严格要求，确保手术操作的精准性与稳定性。
