在工业自动化领域，伺服电机作为精准控制的"心脏"，其性能至关重要。而连接伺服电机与控制器的"神经网络"——线束，其品质直接决定了整个系统的稳定性与可靠性。富上电子深耕连接器领域，深刻理解伺服电机对连接器的苛刻要求，凭借精密铆压工艺，为汇川、禾川、雷赛、三菱等主流伺服电机提供高品质插头连接解决方案。

 为何伺服电机线束青睐铆压工艺？

伺服电机通常工作在频繁启停、高速运转、伴有振动和复杂电磁环境的应用场景中（如工业机器人、数控机床）。这对线束提出了严苛要求：

   极低的接触电阻：确保电力高效传输，减少能耗和发热。

   超强的抗拉强度：防止在持续振动和拉扯中端子与导线松脱。

   卓越的机械稳定性：保证长期使用后连接性能不衰减。

   高一致性：确保每一根线束的性能都完全一致，满足量产需求。

传统的焊接或螺丝固定方式难以同时满足以上所有要求。而铆压工艺通过精准的金属塑性变形，使端子与导线实现牢固的机械连接和电气连接，完美契合了伺服电机的应用需求。

伺服电机铆压端子线束的加工方法

一套高质量的伺服电机铆压线束诞生，离不开以下严谨的生产步骤：

 1. 前期准备：材料与设备的精准选型

   导线选择：根据伺服电机的电流、电压需求，选择合适的线径（如0.25mm²至6mm²等）和绝缘材质的铜线。导体结构（绞合铜丝）需均匀、无氧化。

   端子选择：端子的材质（如磷青铜）、镀层（如镀金）和型号必须与导线及伺服电机上的接口匹配。富上电子生产的伺服电机插头端子采用磷青铜材质并镀金，能有效降低接触电阻，提高耐腐蚀性和耐久性。

   设备校准：核心设备---全自动铆压机是精度保障的关键。生产前需根据端子和线径规格，安装合适的铆压模具，并精准设置铆压高度、压力、行程等参数。

 2. 核心环节：精密铆压

这是整个生产过程的灵魂。现代高端产线普遍采用自动化铆压设备。

   送线：线材通过送线装置被精准地切割到预定长度。裁线时要求无刮伤线材，且切口平齐。

   剥皮：剥线机构精准地剥去线头一端或两端的绝缘外皮，长度严格控制，确保铜丝暴露长度与端子要求一致，且不伤铜丝。剥皮尺寸需根据线规精确计算，例如0.3—1mm²线规的剥皮尺寸一般为导体铆压栅长度+1mm。

   送端子：端子带通过送料装置被精确地送至铆压工位。

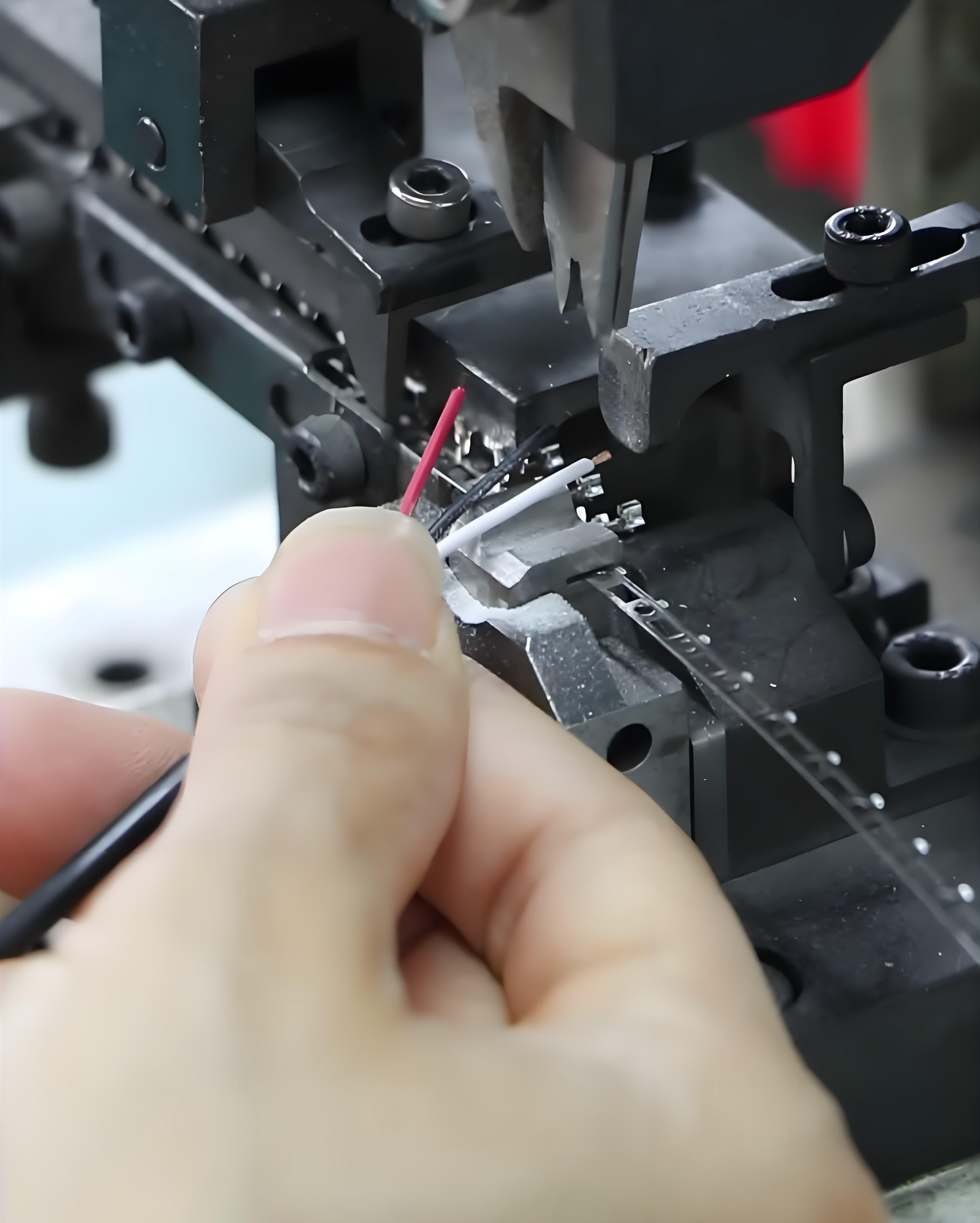

   铆压成型：驱动上、下模具精准合模，对端子施加预设的巨大压力。端子内部的金属套筒（Barrel）产生塑性变形，紧密地包裹住所有铜丝，形成一道无氧、牢固的"冷焊"连接。高精度控制确保了每一次铆压的力度和位置都完全一致。

理想的铆压状态包括：能同时看见导体和绝缘体的视窗、导体露出长度在0.5-1.5mm范围内、嵌合部无变形、拥有适当的喇叭口（最高不超过导体铆压栅长度的1/8）且无毛刺等。

 3. 质量检验：100%的可靠性保障

铆压完成后，必须进行严格检验，这是确保伺服电机线束高可靠性的生命线。

   外观检查：检查铆压部位是否对称、有无毛刺、绝缘皮压接位置是否正确。

   拉拔力测试：抽样或在线使用拉力计对端子进行拉拔测试，确保其抗拉强度符合要求。

   端子铆压高度/宽度测量：确保其符合标准，这是保证压接品质的关键参数。

伺服电机铆压端子线束的加工方法

 4. 后续组装与总检

将铆压好端子的线材与连接器外壳（Housing）进行组装。最后进行全面的电气测试（如导通、耐压、绝缘电阻测试），确保整根线束性能可靠。

富上电子深耕连接器领域，深刻理解伺服电机对连接器的苛刻要求。我们不仅精进制程，更为您提供：

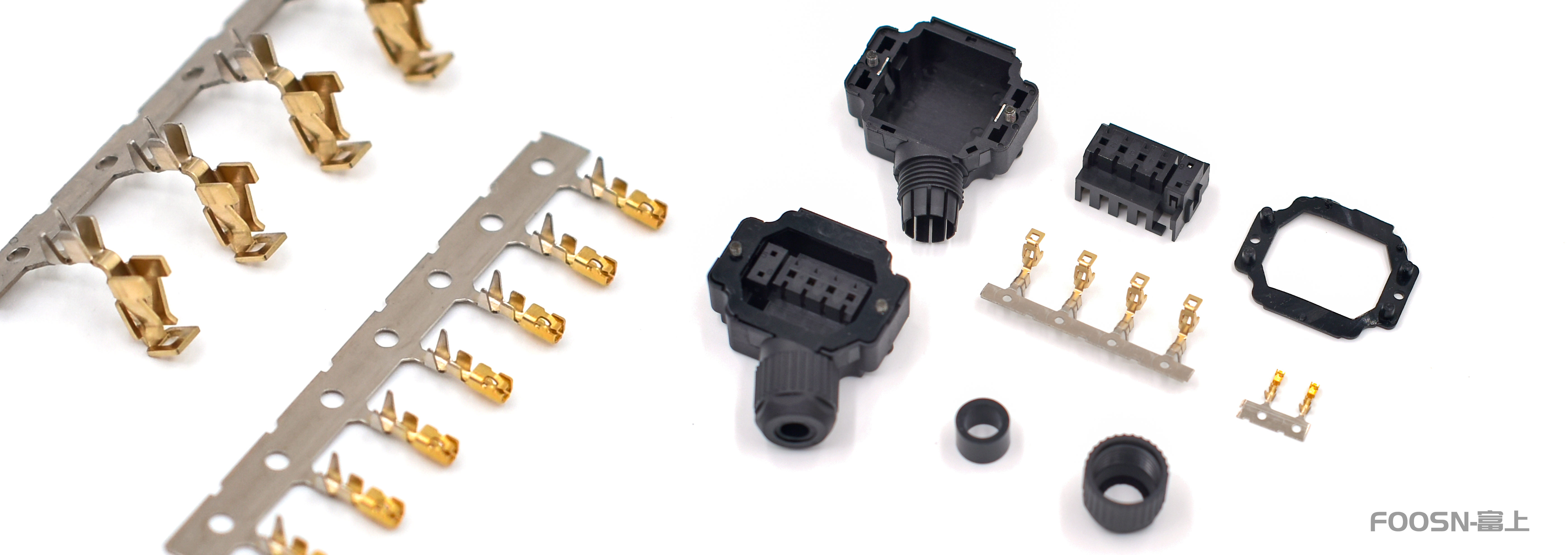

   高品质产品：我们的伺服电机插头（涵盖汇川、禾川、雷赛、三菱（如MR-J2/J3/J4系列)等主流品牌）采用优质PBT料、磷青铜镀金端子，具备高耐温性（工作温度-25℃至85℃）、高电流容量（7.0 AMP AC/DC）和出色的抗腐蚀、抗振动能力。

   卓越防护性：我们的连接器产品可达IP67防护等级，防水防油，即使在恶劣的工业环境下也能稳定工作。

   技术支援：我们拥有专业团队，能为客户提供必要的技术参考和建议，确保您选型准确，应用顺畅。

了解更多产品信息或获取技术支援，请访问富上电子官方网站 https://www.foosn.cn  或联系我们的销售工程师。
