YD28航插与5015军规航插的区别
YD28 航插是工业伺服常用的紧凑型圆形航空插头，而 5015 军规航插是符合 MIL‑DTL‑5015 的高可靠军用圆形连接器，两者在标准、结构、性能、型号与应用上差异显著。以下从细述区别、结构、型号、应用、配图建议展开。
一、核心区别总览
| 对比维度 | YD28 航插 | 5015 军规航插（MIL‑DTL‑5015） |
| 执行标准 | 企业 / 行业规范，无统一军 / 国标 | 美军标 MIL‑DTL‑5015（对应国军标 GJB 600） |
| 定位 | 工业通用，主打高性价比与适配伺服系统 | 军工 / 高可靠场景，强调极端环境耐受与长寿命 |
| 壳体材质 | 铝合金，轻量紧凑 | 高强铝合金 / 不锈钢，抗冲击、抗腐蚀更强 |
| 锁紧方式 | 螺纹 / 卡扣，插拔便捷 | 螺纹 / 卡口，防松抗震，适合强振动工况 |
| 防护等级 | IP65/IP67 | IP67 及以上，部分型号支持气密 / 液密 |
| 温度范围 | -45℃~+125℃ | -55℃~+125℃（部分高温型号达 + 200℃） |
| 额定电流 | 10A/25A/50A（按针径区分） | 13A~225A，支持大功率传输 |
| 接触电阻 | ≤1mΩ（2.5mm 针）/≤3mΩ（1.5mm 针） | ≤1mΩ，高端型号可达≤0.5mΩ |
| 插拔寿命 | 约 2000 次 | ≥5000 次，高端触点可达 20000 次 |
| 核心优势 | 适配伺服电机，安装空间友好，成本低 | 极端环境可靠，防误插，多规格可选，通用性强 |
二、结构细节

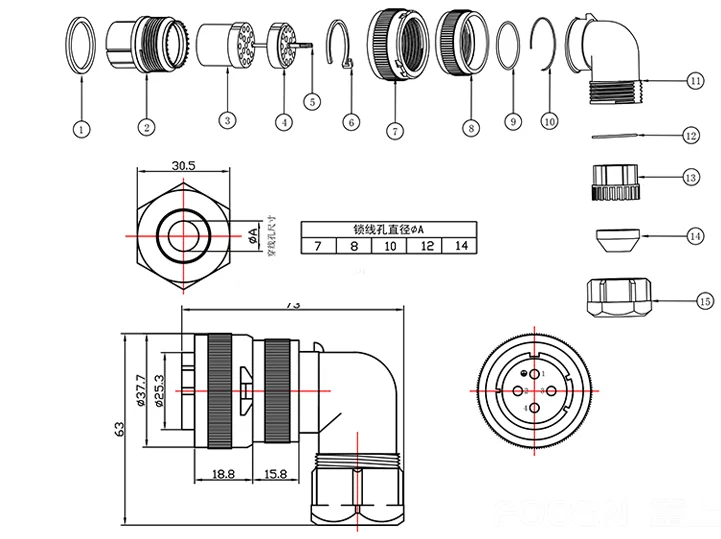

- YD28 航插结构
外形：圆形紧凑，4/7/10/15 芯为主，针径 1.5mm（10A）/2.5mm（25A）/3.5mm（50A）。
连接：螺纹或卡扣锁紧，硅胶密封圈实现 IP67 防护，适配伺服线缆 90° 出线，避免干涉。
触点：铜合金镀金 / 镀镍，接触电阻低，屏蔽设计抗工业干扰。
安装：面板安装 / 电缆对接，弯头 / 直头可选，节省柜体空间。
- 5015 军规航插结构
外形：圆形重型，壳体尺寸 8~40 号，插芯布局 1~85 路，支持大电流触点。
连接：螺纹 / 卡口快速连接，多键槽防误插，金属密封结构适应振动 / 盐雾 / 霉菌环境。
触点：铜合金镀银 / 镀金，RADSOK 等技术提升载流与寿命，压接 / 焊接 / PCB 多种端接。
壳体：铝合金硬质阳极氧化 / 不锈钢，耐冲击与腐蚀，满足军标盐雾测试。
三、典型型号
- YD28 航插型号
直头：YD28‑4‑TQ（4 芯，直头，10A）、YD28‑7‑TQ（7 芯，直头，25A）。
弯头：YD28‑4‑TR（4 芯，弯头，25A）、YD28‑15‑TR（15 芯，弯头，10A）。
面板座：YD28‑7‑ZQ（7 芯，面板安装座）。
- 5015 军规航插型号（MS 标准编号）
电缆插头：MS3102E18‑1P（3 芯，#16 触点，13A）、MS3106E20‑18S（多芯，高压大功率）。
面板插座：MS3101E18‑1P（适配 MS3102 插头）、MS3103E20‑18P（高压密封型）。
特殊型号：High Power 5015（RADSOK 触点，载流提升 40%~50%）。
四、应用场景
- YD28 航插应用
工业自动化：伺服电机 / 驱动器、步进电机、编码器信号传输，适配 4/7/15 芯动力 + 反馈回路。
设备连接：控制柜 I/O、传感器 / 执行器、小型机器人关节，适合频繁插拔与空间受限场景。
环境适配：工厂冲洗区、高湿焊接区，IP67 防护应对油污 / 粉尘 / 溅水。
- 5015 军规航插应用
军工领域：军用车辆、航空航天、舰船电子，雷达 / 通信 / 武器系统的供电与信号链路。
特种工业：石油钻井、矿山机械、重型装备，耐受振动 / 高低温 / 盐雾等极端工况。
高可靠设备：医疗影像、轨道交通、核能仪器，要求长期稳定与低维护的关键系统。
