伺服驱动器以太网接口的介绍及作用解析
一、网线接口（RJ45）的核心作用
1. 工业以太网总线通讯（最主要用途）
EtherCAT：实时性最高（1ms~128µs），支持菊花链组网（一进一出双网口），多轴同步精度高。
PROFINET：西门子主流，适合 PLC 组网。
EtherNet/IP：罗克韦尔（Allen-Bradley）体系常用。
Modbus TCP：通用、简单，适合低速监控与参数读写。
CANopen over Ethernet：部分老款或低成本机型使用。
功能：上位机（PLC / 运动控制器）下发位置 / 速度 / 转矩指令，驱动器回传位置、转速、电流、报警。
2. 电脑调试与参数设置
用直连网线连接电脑与驱动器，通过厂家软件（如 SigmaWin+、Panaterm、InoDriver、DriveMonitor）：
读写 / 保存 / 导入参数
实时监控波形（位置误差、电流、转矩）
固件升级
报警历史查询
3. 双网口：级联（菊花链）
多数总线伺服配 2 个 RJ45（IN/OUT）：
IN 接控制器 / 上一级
OUT 接下一台驱动器
优点：省交换机、布线简单、多轴同步好。
4. 固件升级与远程维护
部分支持网络更新固件
部分支持远程诊断 / 调试（需配合网关）
二、物理接口：FOOSN富上RJ45 插座型号详解
1. 标准规格
名称：RJ45 8P8C 模块化插座
针数：8 针
通讯：差分信号（全双工）
常用协议针脚定义
| 引脚 | EtherCAT/PROFINET/Modbus TCP | CANopen (部分机型复用) |
| 1 | TX+ | CAN_H |
| 2 | TX- | CAN_L |
| 3 | RX+ | GND |
| 4 | NC | - |
| 5 | NC | - |
| 6 | RX- | - |
| 7 | NC | - |
| 8 | NC | - |
2. 工业级选型要点（伺服常用）
类型
表面贴装（SMT）：体积小、主流
插件（DIP）：牢固、抗震
带 / 不带 LED：带灯（Link/Active）显示连接与数据收发
屏蔽 / 非屏蔽：工业伺服必须带屏蔽（Shielded）
带 / 不带变压器（Magnetic/Integrated Magnetics）
带变压器（主流）：隔离、抗干扰、支持长距离
不带变压器：低成本、近距离
防护等级
面板式：IP20（常态）
防水型（少数）：IP65/67（M12 转 RJ45）
品牌型号（常见）
泰科（TE）：5557740-1（屏蔽带灯）
莫仕（Molex）：0855020011、51382 系列
浩亭（Harting）：09453000113
倍福（Beckhoff）：ZK1090 系列（预制网线）
3. 网线选型（伺服必须用工业级）
类别：超五类（Cat5e）/ 六类（Cat6） 以上
屏蔽：FTP/SFTP 双层屏蔽（工业以太网必备）
线序：T568B（直连即可，EtherCAT/PROFINET 支持自动翻转）
用途：
调试：普通屏蔽网线
总线 / 拖链：高柔性拖链网线（耐弯折、耐油）

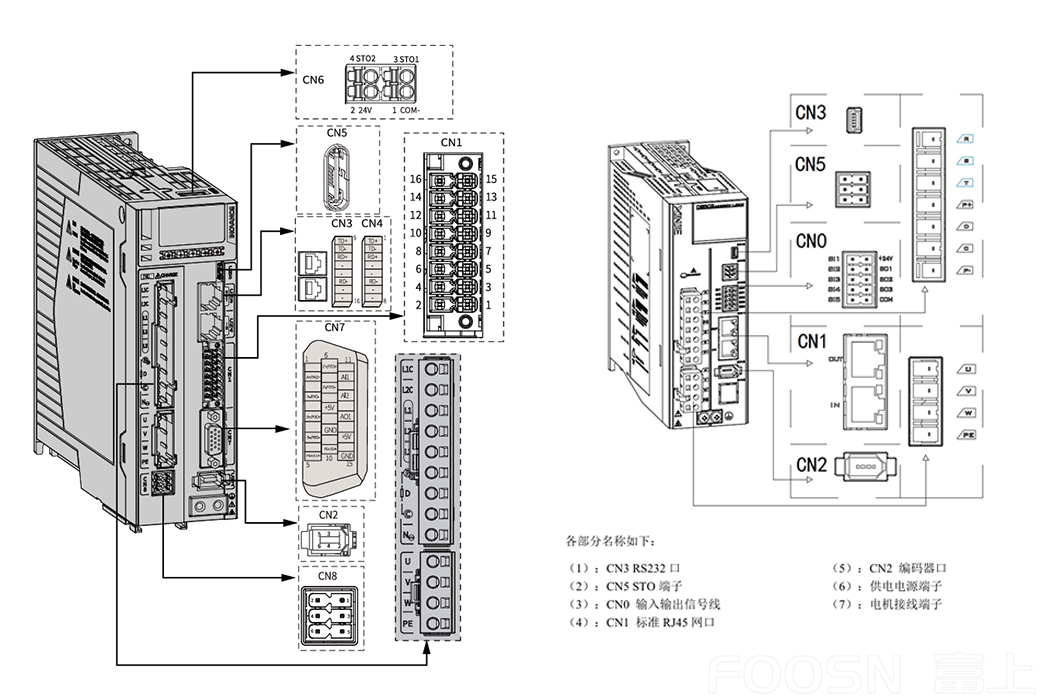

三、常见品牌接口标识
松下：X2、X6（EtherCAT）
安川：CN5（EtherCAT）、CN7（PROFINET）
汇川 / 汇川 IS620：CN7（EtherCAT）
信捷 DS5C：CN1（EtherCAT RJ45）
四、与其他接口区别
RJ45（以太网）：高速、组网、长距离、总线型
USB：仅调试、短距离、一对一
RS232/485：低速、老式、非实时控制
五、选型与接线建议
总线选 EtherCAT：多轴同步、布线简单
必须用屏蔽网线 + 屏蔽 RJ45
双网口尽量菊花链：少用交换机、更稳定
调试用直连网线：电脑 IP 与驱动器同网段
