人形机器3D视觉技术路线与连接器选型分析
一、3D 视觉主流技术路线（2026 人形机器人适配版）
1. 双目立体视觉（Stereo）
原理：双摄像头视差三角测距，被动感知。
核心优势：成本低、无主动光、强光稳定、易小型化。
关键参数：
精度：±2.5mm（0.5–5m）
帧率：30–60fps
FOV：110°×80°（头部 VIO 常用）
典型应用：特斯拉 Optimus、优必选 Walker 头部主视觉（VIO + 建图）。
2. 结构光（Structured Light）
原理：投射编码红外图案，算形变得深度。
核心优势：近距离（0.05–3m）精度最高（±0.8mm）、弱纹理 / 反光稳定。
关键参数：
精度：±0.8mm（0.1–2m）
帧率：30–60fps
功耗：5–15W（含投射器）
典型应用：奥比中光（宇树 G1、傅利叶 GR-1 手部 / 腕部精细抓取）。
3. ToF（飞行时间，iToF/dToF）
原理：测红外光脉冲往返时间 / 相位差。
核心优势：帧率高（60–120fps）、响应快、中距离（1–10m）均衡。
关键参数：
精度：±3.2mm（1–8m）
帧率：60–120fps
抗干扰：强（940nm 红外）
典型应用：诠视 SeerSense DS80（头部 + 躯干补盲）、小米 CyberOne。
4. 激光雷达（LiDAR，固态 / 半固态）
原理：激光束扫描建点云，主动远距离感知。
核心优势：远距离（10–200m）、精度 ±0.5mm、黑暗 / 雨雪稳定。
关键参数：
精度：±0.5mm
帧率：10–20fps
成本：高（固态 > 5000 元）
典型应用：户外人形、巡检机器人（Agility、宇树户外版）。
5. 路线选型速览（按部位）
头部（VIO / 建图）：双目 + ToF 融合（优先）；纯双目（降本）。
手部（抓取）：结构光（0.05–0.5m，高精度）。
躯干 / 足部（避障 / 楼梯）：ToF / 鱼眼（0.2–2m，快速响应）。
户外场景：固态激光雷达 + 双目（远距离 + 抗强光）。
二、连接器选型核心指标（人形机器人专属）
1. 信号接口类型与选型
- ① FPC/FFC（板内 / 关节柔性连接）
速率：≥1Gbps（1080p@60fps）
引脚：≥40Pin（结构光多路编码）
耐弯折：≥10 万次（关节运动）
防护：IP40（内部）
用途：结构光模组、头部摄像头软板连接。
- ② USB 3.0/3.1 Type‑C（通用高速）
速率：5Gbps（USB3.0）/10Gbps（USB3.1）
供电：15W（5V/3A，驱动红外投射器）
防护：IP65（工业防水款）
抗振：±20g（机器人振动）
用途：ToF 相机、双目相机（小型化 + 即插即用）。

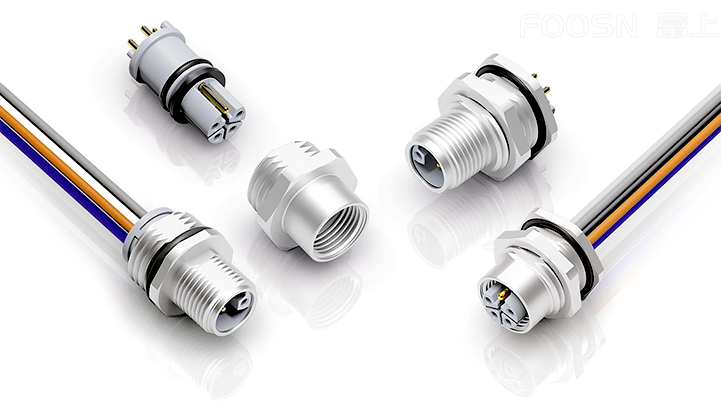

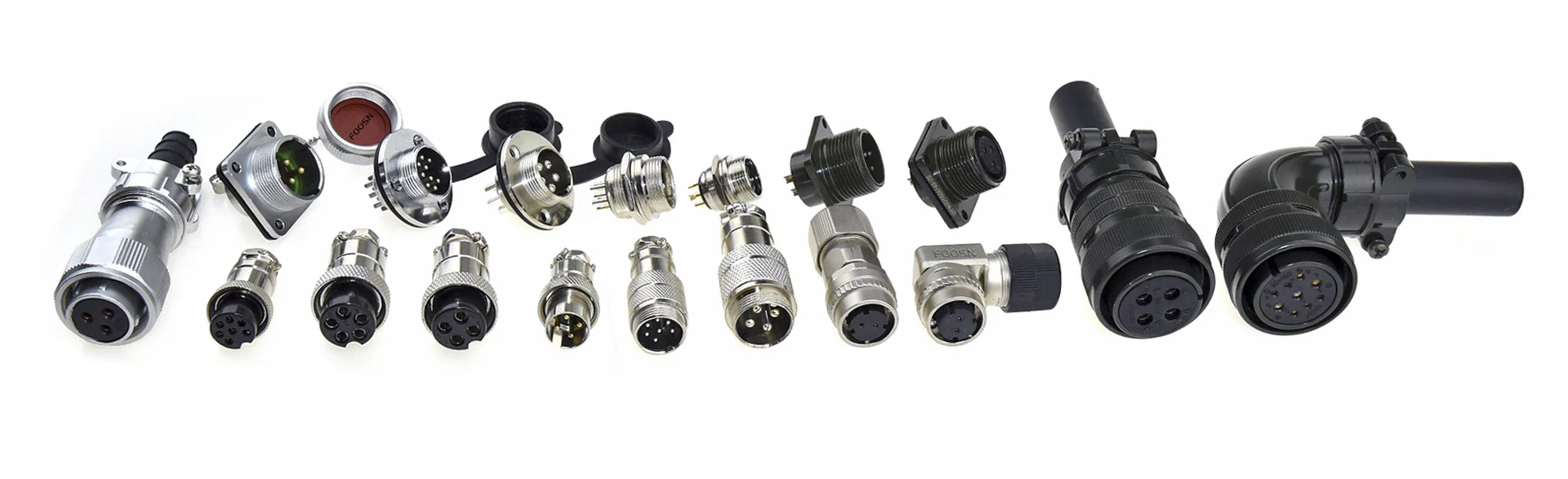

- ③ 工业以太网（FOOSN-M12 D‑编码，1Gbps）
速率：1Gbps（Profinet / 以太网）
芯数：8–17 芯（图像 + 电源 + 控制集成）
防护：IP67（防尘防水）
抗干扰：屏蔽层≥60dB（抗变频器干扰）
用途：头部主视觉、激光雷达（长距离 + 强干扰环境）。
- ④ 同轴 / 光纤（激光雷达高速点云）
速率：10Gbps+（光纤）
防护：IP68（户外）
用途：固态激光雷达（远距离点云传输）。
2. 连接器关键参数阈值（必达标）
电气：
高速信号：误码率≤10⁻⁹（1Gbps+）
接触电阻：≤10mΩ（镀金触点）
绝缘电阻：≥1GΩ
机械：
耐振动：±20g（10–2000Hz）
耐弯折：≥10 万次（关节线缆）
插拔寿命：≥5000 次
环境：
防护等级：IP65（室内）/IP67（户外）
温度：−40℃～+85℃
阻燃：UL94 V‑0。
三、分场景连接器选型方案（直接落地）
1. 头部 3D 视觉（双目 + ToF）
双目相机：M12 D‑编码 8 芯（1Gbps 以太网），IP67，屏蔽款，抗振 ±20g。
ToF 相机：USB3.0 Type‑C 工业防水款，5Gbps，15W 供电，IP65。
板内连接：40Pin FPC 0.5mm 间距，耐弯折 10 万次。
2. 手部结构光（精细抓取）

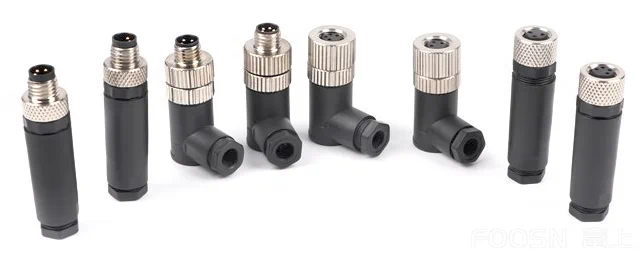

结构光模组：40Pin FPC（板内）+ M8 4 芯（电源 + 信号），IP67，小型化（直径 < 8mm）。
腕部关节：FPC + 旋转连接器，耐扭转 10 万次，避免线缆缠绕。
3. 激光雷达（户外 / 高精度）
固态 LiDAR：M12 D‑编码 12 芯（1Gbps + 电源） 或 LC 光纤（10Gbps），IP68，抗电磁干扰。
4. 关节线缆（全身运动）
推荐：高柔性拖链电缆 + M12 连接器，耐弯折 10 万次，防水 IP67，集成电源 + 信号 + 以太网。
四、国产化连接器推荐清单（2026，降本 + 替代）
| 类型 | 国产厂商 | 型号 | 关键参数 | 适配场景 |
| M12 D-编码 | FOOSN | M12-8芯-D | 1Gbps，IP67，屏蔽 | 头部以太网视觉 |
| USB3.0 type-C | 工业防水 Type‑C | 5Gbps，15W，IP65 | ToF / 双目相机 | |
| FPC | 富士康/立讯 | 0.5mm‑40Pin | 1Gbps，耐弯折 10 万次 | 结构光模组板内 |
五、避坑要点
优先选集成式连接器（电源 + 信号 + 以太网一体），减少关节接口数量（可省 60% 空间）。
关节线缆必须用高柔性拖链电缆，普通线缆 3 个月内易断裂。
高速信号（≥1Gbps）必须屏蔽 + 差分，否则电磁干扰导致图像丢帧。
户外场景必须IP67 + 防水胶圈，避免凝露短路。
六、总结
技术路线：头部双目 + ToF、手部结构光、户外激光雷达，多传感器融合是趋势。
连接器：高速选 M12 D‑编码 / 光纤、小型化选 Type‑C、关节选 FPC + 高柔线缆，严格达标抗振 / 防水 / 耐弯折。
